Каталог запчастей МТЗ и ММЗ

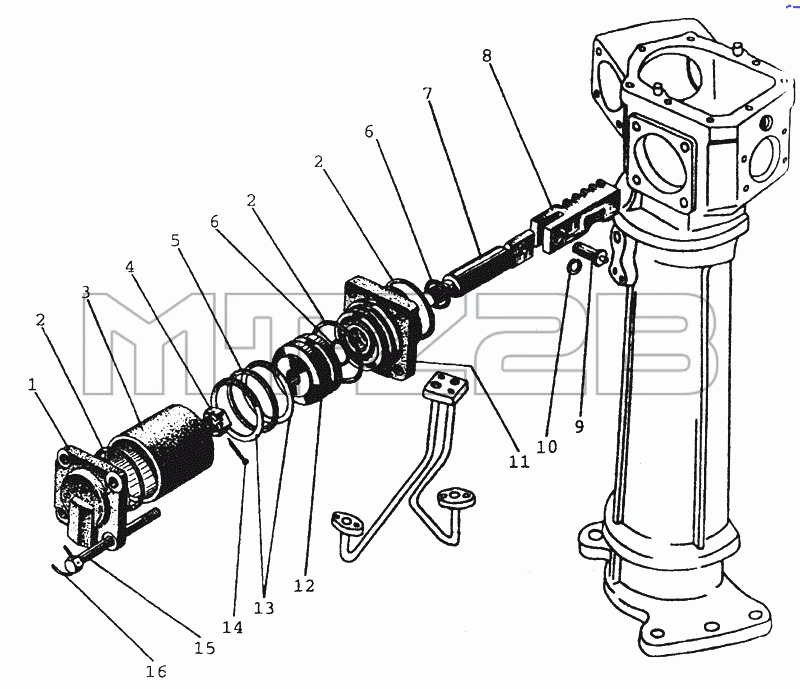

Каталог запасных частей к технике: МТЗ-80 (2002). 3405 Цилиндр ГУР
/66.gif)
1
2
2
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-3405015 | 50-3405015 | Цилиндр в сборе | |
| 70-3405010 | 70-3405010 | Цилиндр с рейкой в сборе | |
| 1 | 50-3405018 | Крышка | |
| 2 | ГОСТ9833-73 | Кольцо 010-015-30-2-3 | |
| 3 | 50-3405019 | Корпус | |
| 4 | 50-3405049 | Гайка | |
| 5 | Ц90-1212043-3 | Кольцо | |
| 6 | Ц90-1212044-А-3 | Кольцо | |
| 7 | 50-3405021 | Шток | |
| 8 | 70-3405022 | Рейка | |
| 9 | 50-3405033-А | Палец | |
| 10 | ГОСТ13940-86 | Кольцо 2В50 | |
| 11 | 50-3405017 | Крышка | |
| 12 | 50-3405014 | Поршень | |
| 13 | Ц90-1212042 | Прокладка | |
| 14 | ГОСТ397-79 | Шплинт 3.2x18.019 | |
| 15 | 50-3405043 | Болт | |
| 16 | ГОСТ3282-74 | Проволока 1,6x200 |
