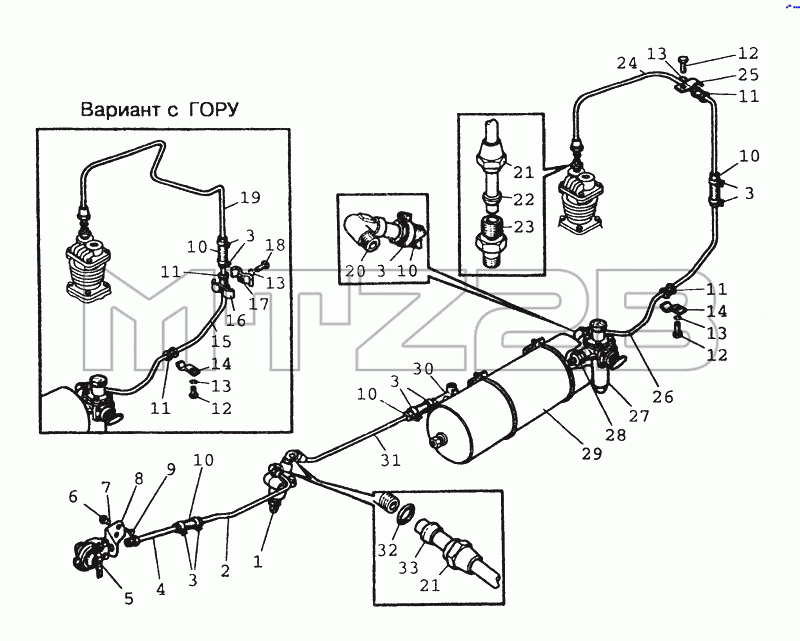

Каталог запасных частей к технике: МТЗ-80 (2002). 3506 Трубопроводы и арматура пневмопривода тормозов
/70.gif)
1
1
2
3
3
3
3
3
4
5
5
6
7
8
9
10
10
10
10
10
11
11
11
11
12
12
12
13
13
13
13
14
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-3506005 | 80-3506005 | Пневмопривод | |
| 70-3506120 | 70-3506120 | Трубопровод 70-3506121 с муфтой конусной и гайкой накидной в сборе | |
| 70-3506452 | 70-3506452 | Трубопровод | |
| 70-3506472 | 70-3506472 | Трубопровод | |
| 80-3506220 | 80-3506220 | Трубопровод | |
| 1 | А29.3514010 | Кран тормозной | |
| 1 | 80-3514010 | Кран тормозной | |
| 2 | 70-3506471 | Трубопровод | |
| 3 | ХС-21 | Хомут | |
| 4 | 70-3521035 | Штуцер | |
| 5 | А29.76.000 | Головка соединительная в сборе | |
| 5 | 80-3521010 | Головка соединительная | |
| 6 | ГОСТ5915-70 | Гайка М6-6Н.6.019 | |
| 7 | ОСТ37.001.115-75 | Шайба 8Т | |
| 8 | 70-3521012 | Кронштейн | |
| 9 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 10 | 70-1405013 | Шланг | |
| 11 | 70-3506027 | Втулка | |
| 12 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 13 | ОСТ37.001.115-75 | Шайба 8Т | |
| 14 | 70-6804011 | Держатель | |
| 15 | 80Х-3506031 | Трубопровод | |
| 16 | 70-3407144 | Планка | |
| 17 | 70-3407146 | Планка | |
| 18 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 19 | 80-3506221 | Трубопровод | |
| 20 | 70-3513015 | Угольник | |
| 21 | 70-3506023 | Гайка накидная | |
| 22 | 80-3506024 | Муфта | |
| 23 | 70-3506022 | Штуцер | |
| 24 | 70-3506121 | Трубопровод | |
| 25 | 70-3506101-А1 | Пластина | |
| 26 | 70-3506441 | Трубопровод | |
| 27 | 80-3512010 | Регулятор давления | |
| 27 | А29.51000Б | Регулятор давления | |
| 28 | 80-3512006 | Контргайка | |
| 29 | 85-3513010 | Баллон | |
| 30 | 80-3513015 | Тройник | |
| 31 | 70-3506454 | Трубопровод | |
| 32 | ГОСТ9833-73 | Кольцо 010-015-30-2-3 | |
| 33 | 70-3506028 | Муфта |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
