Каталог запчастей МТЗ и ММЗ

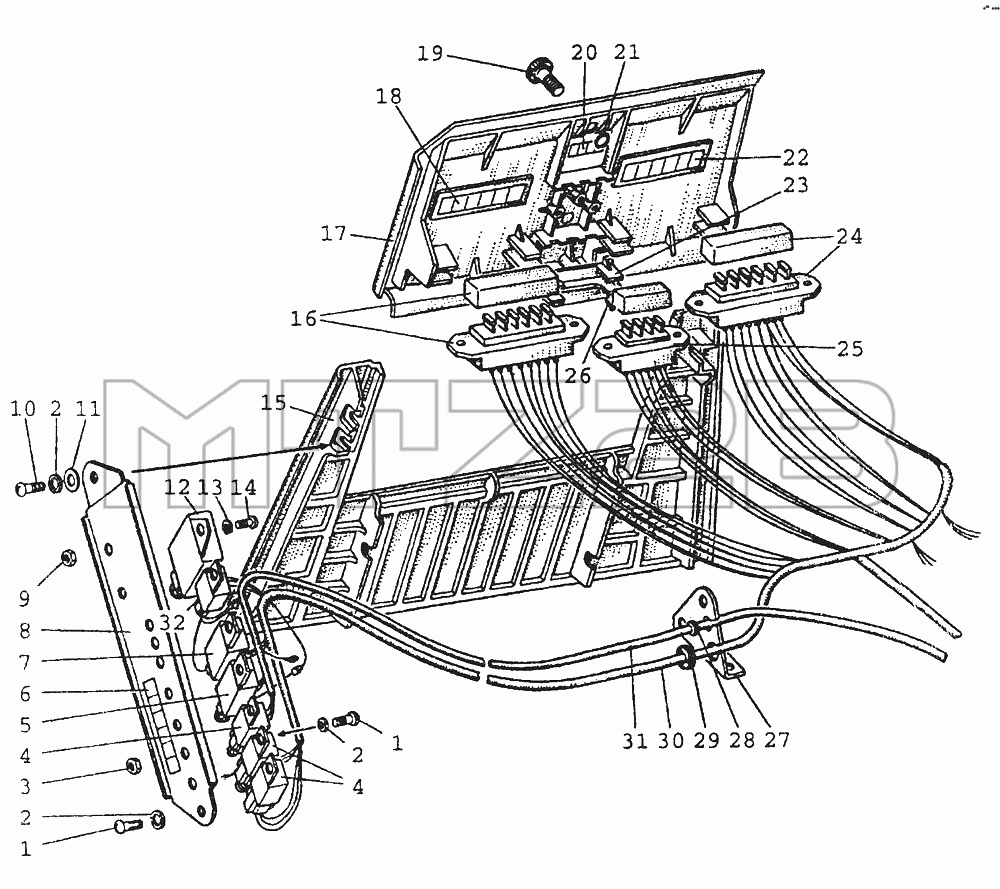

Каталог запасных частей к технике: МТЗ-80 (2002). 3805 Стенка, крышка
/88.gif)
1
1
2
2
2
3
4
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ГОСТ17473-80 | Винт ВМ6-6gх12.58.019 | |
| 2 | OCT37.001.115-75 | Шайба 6Т | |
| 3 | ГОСТ5915-70 | Гайка М6-6Н.6.019 | |
| 4 | 90.3747 | Реле | |
| 5 | БКП-1 | Блок предохранителей | |
| 6 | 80-3805025-В | Табличка | |
| 7 | БУС-1 | Блок предохранителей | |
| 8 | 80-3805070 | Панель | |
| 9 | ГОСТ5915-70 | Гайка М6-6Н.6.019 | |
| 10 | ГОСТ17473-80 | Винт ВМ6-6gх12.58.019 | |
| 11 | ГОСТ11371-78 | Шайба С6.01.08кп.019 | |
| 12 | ЭРП | Прерыватель указателей поворота | |
| 12 | 8586.6/0031 | Прерыватель указателей поворота | |
| 13 | ОСТ37.001.115-75 | Шайба 8Т | |
| 14 | ГОСТ17473-80 | Винт ВМ6-6gх12.58.019 | |
| 15 | 80-3805041 | Стенка | |
| 16 | БП-2 | Блок предохранителей | |
| 17 | 80-3805061 | Крышка | |
| 18 | 80-3805027-В | Табличка | |
| 19 | 80-3805065 | Винт | |
| 20 | 80-3805037-В | Табличка | |
| 21 | ГОСТ18829-73 | Кольцо 009-013-25-2-1 | |
| 21 | ГОСТ9833-73 | Кольцо 010-015-30-2-3 | |
| 22 | 80-3805026 | Табличка | |
| 23 | ИКСУ741134.002 | Держатель | |
| 24 | БП-1 | Блок предохранителей | |
| 25 | БП-6 | Блок предохранителей | |
| 26 | Шуруп 4x10.019 | Шуруп 4x10.019 | |
| 27 | 80-3805043 | Кронштейн | |
| 28 | 70-3723042-01 | Втулка | |
| 29 | 70-3723042-02 | Втулка | |
| 30 | 80-3724395-Б | Жгут | |
| 31 | 80-3724512-Б | Жгут | |
| 32 | 732.3747 | Реле стартера |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
