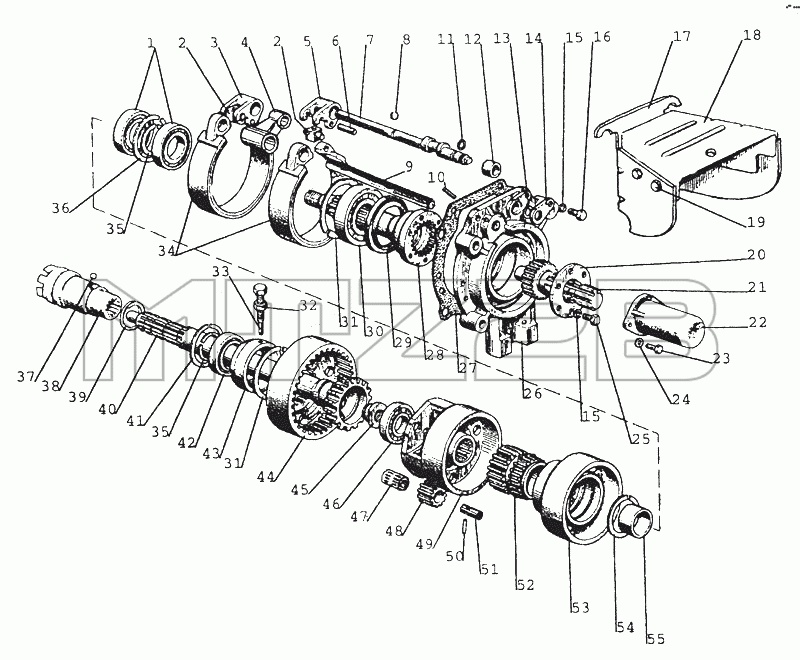

Каталог запасных частей к технике: МТЗ-80 (2002). 4202 Вал отбора мощности задний
/94.gif)
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-4202010А | 80-4202010А | Вал отбора мощности задний | |
| ОСТ37.001.115-75 | ОСТ37.001.115-75 | Шайба 8Т | |
| ГОСТ11371-78 | ГОСТ11371-78 | Шайба С6.01.08кп.019 | |
| 80-4202019Б-01 | 80-4202019Б-01 | Хвостовик (с 6 шплицами) | |
| 80-4202019Б-02 | 80-4202019Б-02 | Хвостовик (с 21 шплицем) | |
| ГОСТ5915-70 | ГОСТ5915-70 | Гайка М6-6Н.6.019 | |
| 80-4202015А | 80-4202015А | Вал | |
| 80-4202020А | 80-4202020А | Крышка | |
| 70-4202030А | 70-4202030А | Шестерня коронная | |
| 1 | ГОСТ8338-75 | Подшипник | |
| 2 | 50-4202078 | Палец | |
| 3 | 50-4202074 | Рычаг | |
| 4 | 50-4202058 | Кронштейн | |
| 5 | 85-4202074 | Рычаг | |
| 6 | ГОСТ3128-70 | Штифт 2x12 | |
| 7 | 80-4202076 | Вал | |
| 8 | 54.38.619 | Кольцо | |
| 9 | 70-4202072Б | Ось | |
| 10 | ГОСТ14229-78 | Штифт 8x30 | |
| 11 | ГОСТ9833-73 | Кольцо 010-015-30-2-3 | |
| 12 | 80-4202082 | Втулка | |
| 13 | ГОСТ13940-86 | Кольцо 2В50 | |
| 14 | 85-4202079 | Пластина | |
| 15 | ОСТ37.001.115-75 | Шайба 8Т | |
| 16 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 17 | 80-4202091 | Кожух | |
| 18 | 80-4202092 | Крышка | |
| 19 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 20 | 80-4202081-А | Пластина | |
| 21 | 80-4202019Б | Хвостовик(8 шпиц) | |
| 22 | 50-4202065-А | Колпак | |
| 23 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 24 | ОСТ37.001.115-75 | Шайба 8Т | |
| 25 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 26 | 80-4202042-Б | Крышка | |
| 27 | 50-4202092А | Прокладка | |
| 28 | 80-4202017-Б | Вал | |
| 29 | ГОСТ3752-79 | Манжета 2.2-80x105-1 | |
| 30 | ГОСТ7242-81 | Подшипник 60210АУШ1 | |
| 31 | ГОСТ13941-86 | Кольцо В25 | |
| 32 | ГОСТ5915-70 | Гайка М6-6Н.6.019 | |
| 33 | 50-4202068 | Винт | |
| 34 | 70-4202100 | Лента с накладкой | |
| 35 | ГОСТ13940-86 | Кольцо 2В50 | |
| 36 | ГОСТ13940-86 | Кольцо 2В50 | |
| 37 | Шарик диаметр=7.938 | Шарик диаметр=7,938 | |
| 38 | 50-4202046-Б | Муфта | |
| 39 | А61.03.002 | Кольцо | |
| 40 | 70-4202044-Б | Вал | |
| 41 | ГОСТ13941-86 | Кольцо В25 | |
| 42 | ГОСТ8338-75 | Подшипник | |
| 43 | 50-4202066-А | Стакан | |
| 44 | 70-4202043 | Шестерня коронная | |
| 45 | 70-4202083-А | Гайка | |
| 46 | ГОСТ8338-75 | Подшипник | |
| 47 | Подшипник КК20х26х34Е | Подшипник КК20х26х34Е | |
| 48 | 70-4202024 | Сателлит | |
| 49 | 70-4202065 | Водило | |
| 50 | ГОСТ1422978 | Штифт 4x30.019 | |
| 51 | 70-4202026 | Ось | |
| 52 | 70-4202032 | Шестерня солнечная | |
| 53 | 70-4202033 | Барабан | |
| 54 | ГОСТ13940-86 | Кольцо 2В50 | |
| 55 | 70-4202077 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
