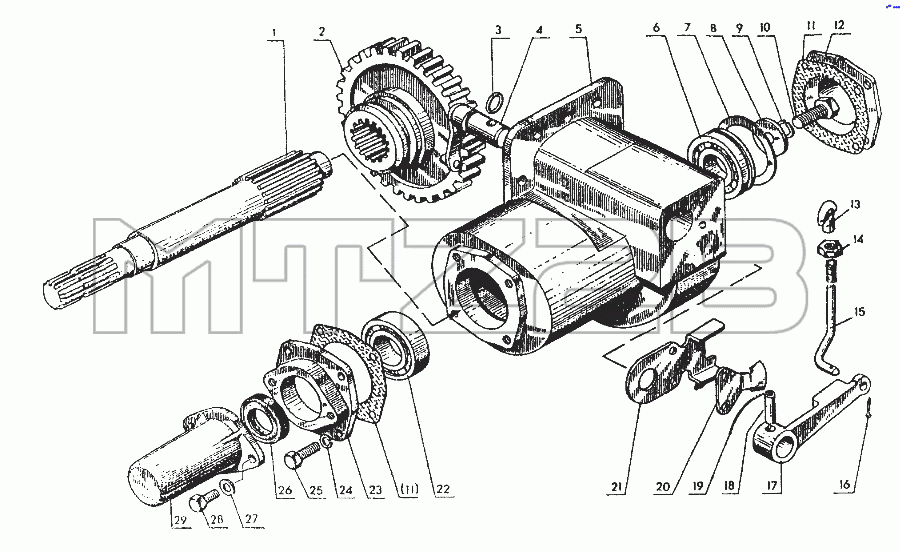

Каталог запасных частей к технике: МТЗ-80 (2002). 4204 Вал отбора мощности боковой
/140.gif)
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 50-4204022 | Вал с 8-шлицевым хвостовиком | |
| 2 | Ф50-4204025 | Шестерня Z=37 | |
| 3 | 50-3406031-04 | Кольцо | |
| 4 | 50-4204040-А | Валик | |
| 5 | 50-4204015~Б | Корпус | |
| 6 | ГОСТ8338-75 | Подшипник | |
| 7 | ГОСТ2893-73 | Подшипник 50308 | |
| 8 | 50-1601038 | Шайба нажимная | |
| 9 | ОСТ37.001.115-75 | Шайба 8Т | |
| 10 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 11 | 50-1601091-01 | Прокладка | |
| 12 | 50-1601089 | Крышка подшипника | |
| 13 | А13.28.000 | Рукоятка | |
| 14 | ГОСТ5915-70 | Гайка М6-6Н.6.019 | |
| 15 | 50-4204042 | Тяга | |
| 16 | ГОСТ397-79 | Шплинт 3.2x18.019 | |
| 17 | 50-4204034 | Рычаг | |
| 18 | ГОСТ14229-78 | Штифт 8x30 | |
| 19 | ГОСТ3282-74 | Проволока 1,6x200 | |
| 20 | 50-4204036-Б | Пластина | |
| 21 | 50-4204038 | Пластина | |
| 22 | ГОСТ2893-73 | Подшипник 50308 | |
| 23 | 50-4204024 | Крышка | |
| 24 | ОСТ37.001.115-75 | Шайба 8Т | |
| 25 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 26 | ГОСТ8752-70 | Манжета 2.2-45x65-1 | |
| 27 | ГОСТ11371-78 | Шайба С6.01.08кп.019 | |
| 28 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 29 | 50-4202065-А | Колпак |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
