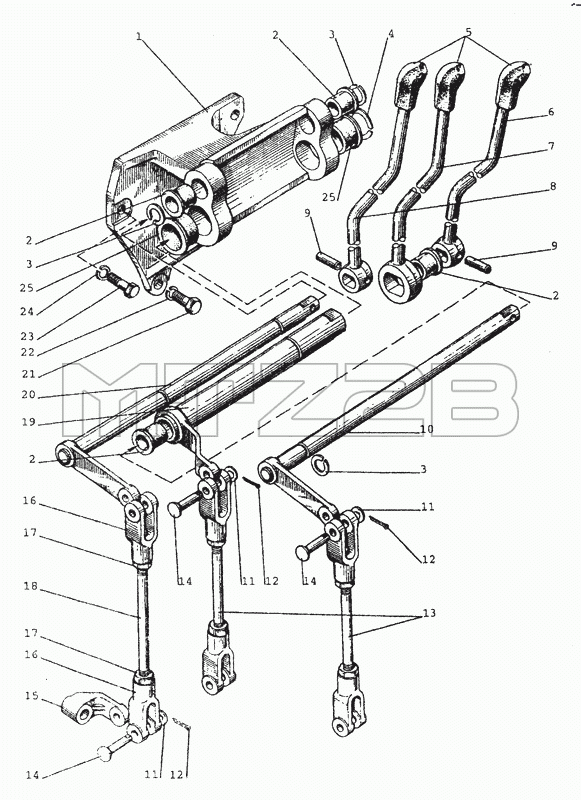

Каталог запасных частей к технике: МТЗ-80 (2002). 4607 Управление распределителем
/97.gif)
1
2
2
2
2
3
3
3
4
5
6
7
8
9
9
10
11
11
11
12
12
12
13
14
14
14
15
16
16
17
17
18
19
20
21
22
23
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-4607040 | 80-4607040 | Кронштейн | |
| 80-4607260 | 80-4607260 | Тяга 80-4607087 с вилкой и гайкой в сборе, L=198 мм | |
| 80-4607260-01 | 80-4607260-01 | Тяга 80-4607087-01 с валом, осью и болтом в сборе, L=237 мм | |
| 1 | 80-4607017 | Кронштейн | |
| 2 | 50-4607078А | Втулка | |
| 3 | ГОСТ13940-68 | Кольцо 2В40 | |
| 4 | ГОСТ13940-68 | Кольцо 2В40 | |
| 5 | А61.01.014 | Рукоятка | |
| 6 | 85-4607041-А | Рычаг | |
| 7 | 85-4607042-А | Рычаг | |
| 8 | 85-4607041-01-А | Рычаг | |
| 9 | ГОСТ14229-66 | Штифт 8x30 | |
| 10 | 80-4607220 | Вал | |
| 11 | 70-4607144 | Шайба | |
| 12 | ГОСТ397-79 | Шплинт 3.2x18.019 | |
| 13 | 80-4607087 | Тяга | |
| 14 | А61-030-А1 | Палец | |
| 15 | 80-4607086 | Рычаг | |
| 16 | А20-213А | Вилка | |
| 17 | ГОСТ5915-70 | Гайка М6-6Н.6.019 | |
| 18 | 80-4607087-01 | Тяга | |
| 19 | 80-4607230 | Вал | |
| 20 | 80-4607250 | Вал | |
| 21 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 22 | ОСТ37.001.115-75 | Шайба 8Т | |
| 23 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 24 | ОСТ37.001.115-75 | Шайба 8Т | |
| 25 | 50-4607079А1 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
