Каталог запчастей МТЗ и ММЗ

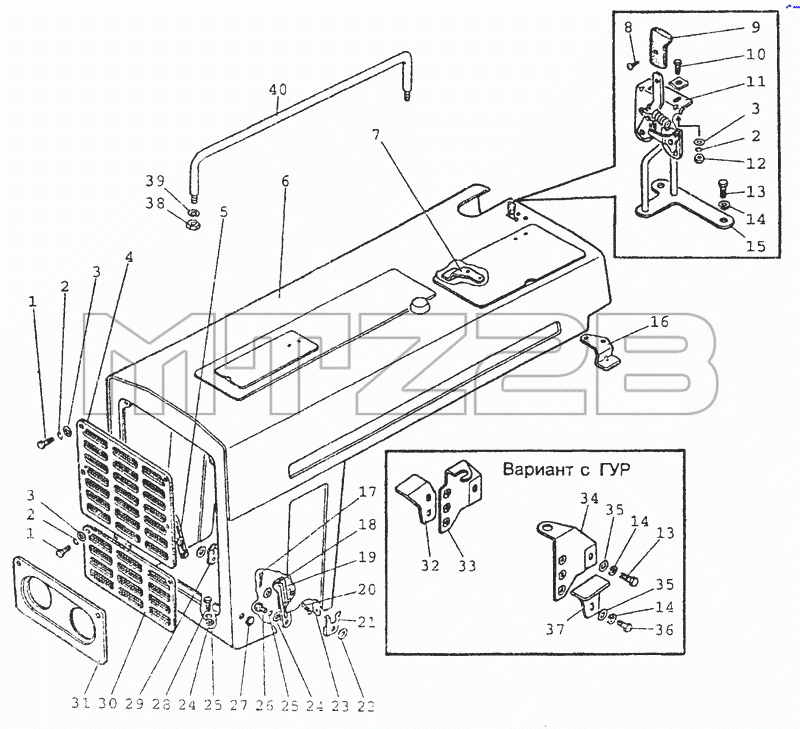

Каталог запасных частей к технике: МТЗ-80 (2002). 8401, 8402 Облицовка радиатора. Капот
/128.gif)
1
1
2
2
2
3
3
3
4
5
6
7
8
9
10
11
12
13
13
14
14
14
15
16
17
18
19
20
21
22
23
24
24
25
25
26
27
28
29
30
31
32
33
34
35
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-8400005 | 80-8400005 | Облицовка | |
| 80-8400005-09 | 80-8400005-09 | Облицовка | |
| 80-8402020-02 | 80-8402020-02 | Капот | |
| 1 | ГОСТ7798-70 | Болт M6-6gx16.88.35.019 | |
| 2 | OCT37.001.115-75 | Шайба 6Т | |
| 3 | ГОСТ6958-78 | Шайба С6.01.08кп.019 | |
| 4 | 80-8401070 | Решетка | |
| 5 | 50-8400016-А | Сектор правый | |
| 6 | 80-8402020 | Капот | |
| 7 | 600-8402067 | Кронштейн | |
| 8 | Шуруп 4x10.019 | Шуруп 4x10.019 | |
| 9 | 80-6105056 | Рукоятка | |
| 10 | ГОСТ7798-70 | Болт M6-6gx16.88.35.019 | |
| 11 | 80-8402410 | Замок | |
| 12 | ГОСТ5915-70 | Гайка М6-6Н.6.019 | |
| 13 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 14 | ОСТ37.001.115-75 | Шайба 8Т | |
| 15 | 80-8402420 | Скоба | |
| 16 | 600-8402068 | Кронштейн | |
| 17 | ГОСТ397-79 | Шплинт 3.2x18.019 | |
| 18 | ГОСТ6958-78 | Шайба С6.01.08кп.019 | |
| 19 | 50-8400017-А | Сектор левый | |
| 20 | 50-1310158-Б | Пружина | |
| 21 | 80-8401004-01 | Захват левый | |
| 22 | ГОСТ6958-78 | Шайба С6.01.08кп.019 | |
| 23 | 80-8400014 | Рычаг | |
| 24 | ГОСТ11371-78 | Шайба С6.01.08кп.019 | |
| 25 | ОСТ37.001.115-75 | Шайба 8Т | |
| 26 | 50-8400024 | Болт | |
| 27 | 50-2401071 | Пробка | |
| 28 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 29 | 80-8401004 | Захват правый | |
| 30 | 80-8401020 | Решетка | |
| 31 | 80-8401080 | Решетка (со встроенными фарами) | |
| 32 | 80-8402067-В-01 | Кронштейн | |
| 33 | 80-8402065-В | Кронштейн | |
| 34 | 80-8402060-В | Кронштейн | |
| 35 | ГОСТ11371-78 | Шайба С6.01.08кп.019 | |
| 36 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 37 | 80-8402067-В | Кронштейн | |
| 38 | ГОСТ5915-70 | Гайка М6-6Н.6.019 | |
| 39 | ОСТ37.001.115-75 | Шайба 8Т | |
| 40 | 82Р-8202010 | Поручень |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
