Каталог запчастей МТЗ и ММЗ

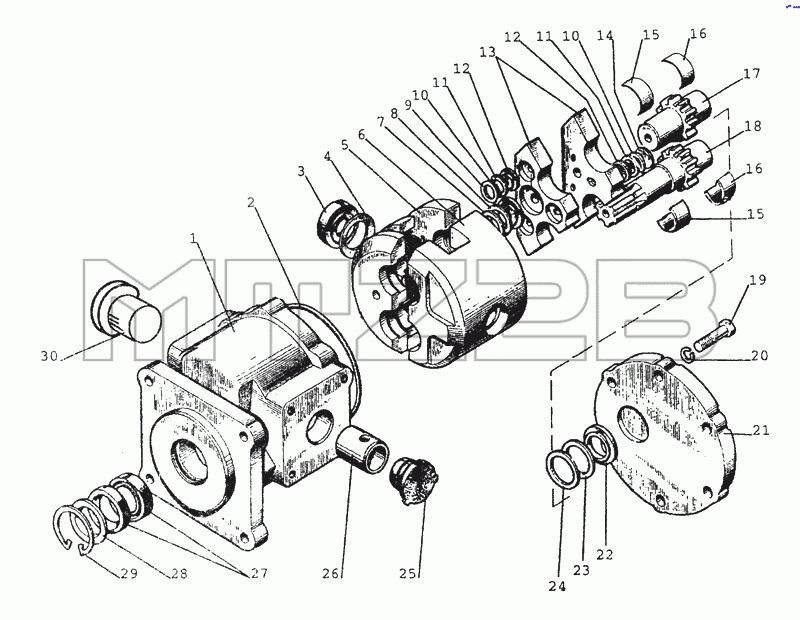

Каталог запасных частей к технике: МТЗ-80 (2002). НШ32А-3 Насос шестеренный НШ32А-3
/107.gif)
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| НШ32А-3 | НШ32А-3 | Насос шестеренный | |
| 1 | НШ32-3-01 | Корпус | |
| 2 | ГОСТ9833-73 | Кольцо 010-015-30-2-3 | |
| 3 | НШ32-3-08 | Манжета радиального уплотнения | |
| 4 | НШ32-3-06 | Пластина опорная | |
| 5 | НШ32А-3-02 | Обойма поджимная | |
| 6 | НШ32-3-03 | Обойма подшипниковая | |
| 7 | НШ50-2-24 | Кольцо предохранительное | |
| 8 | НШ50-4-10-03 | Прокладка | |
| 9 | НШ50-2-22 | Манжета торцевого уплотнения | |
| 10 | НШ50-2-25 | Кольцо предохранительное | |
| 11 | НШ50-4-10 | Прокладка | |
| 12 | НШ50-2-23 | Манжета торцевого уплотнения | |
| 13 | НШ50-3-07 | Платик | |
| 14 | НШ50-2-16 | Пластина | |
| 15 | НШ50-4-04-А | Вкладыш левый | |
| 16 | НШ50-4-06 | Вкладыш правый | |
| 17 | НШ32-3-05 | Шестерня ведомая | |
| 18 | НШ32-3-04 | Шестерня ведущая | |
| 19 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 | |
| 20 | ОСТ37.001.115-75 | Шайба 8Т | |
| 21 | НШ50А-3-06-01 | Крышка | |
| 22 | 50К-13 | Манжета | |
| 23 | НШ50-4-10-04 | Прокладка | |
| 24 | НШ50-2-14 | Кольцо предохранительное | |
| 25 | НШ32-2-08 | Пробка (деталь технологическая) | |
| 26 | НШ32-3-09 | Втулка центрирующая | |
| 27 | 1.2-25x42-1 | Манжета | |
| 28 | НШ32Е-08-А | Кольцо опорное | |
| 29 | НШ32У-0303028-Г | Кольцо пружинное | |
| 30 | НШ32-3-07 | Пробка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
