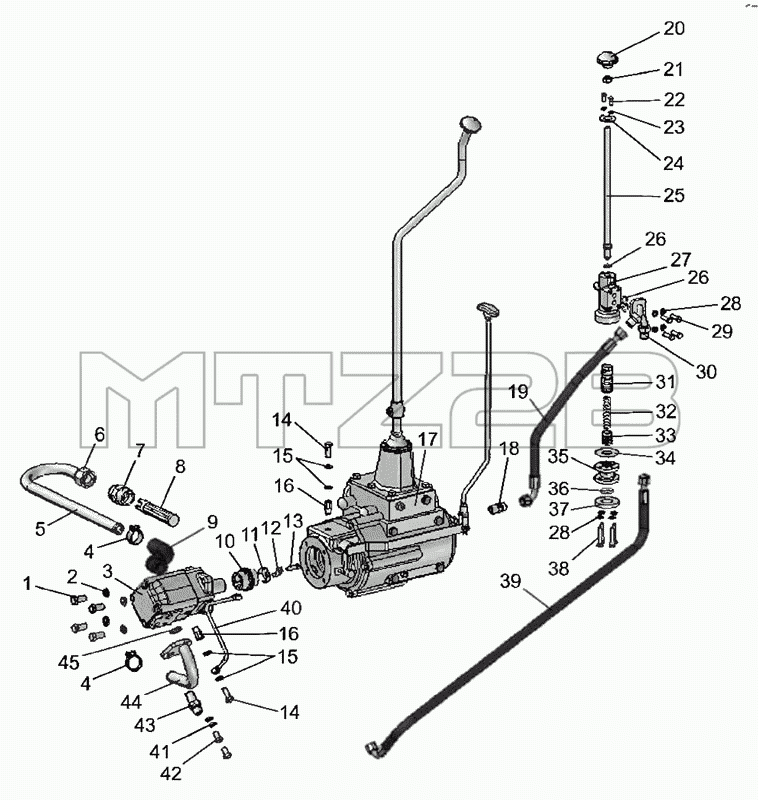

Каталог запасных частей к технике: МТЗ-80 (2009). Гидроходоуменьшитель
/17.11.gif)
102-1742005
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 102-1742005 | 102-1742005 | Гидроходоуменьшитель | |
| 1 | М12x35 | Болт | |
| 2 | ШП12 | Шайба | |
| 3 | МГП-160 | Мотор гидравлический планетарный | |
| 4 | НОРМАTORRO25-40/9-C6W | Хомут | |
| 5 | 70-1742055 | Трубопровод | |
| 6 | 70-1742058 | Гайка | |
| 7 | 70-1742041-Б | Корпус | |
| 8 | 70-1742045 | Фильтр | |
| 9 | 142-1742076 | Шланг | |
| 10 | 102-1742024 | Втулка | |
| 11 | 102-1742023 | Шайба | |
| 12 | 102-1742019 | Шайба стопорная | |
| 13 | М8х20 | Болт | |
| 14 | 36-1104787 | Болт | |
| 15 | 36-1104788 | Прокладка | |
| 16 | 70-4607142 | Штуцер | |
| 17 | 102-1742010-01 | Ходоуменьшитель механический | |
| 18 | 70-3506022 | Штуцер | |
| 19 | 680-4607140-05 | Рукав высокого давления | |
| 20 | 70-1702125 | Рукоятка | |
| 21 | М12x1,25 | Гайка | |
| 22 | М6х12 | Винт | |
| 23 | ШП6 | Шайба | |
| 24 | 102-1742175 | Ограничитель | |
| 25 | 102-1742179 | Шток | |
| 26 | 014-018-25-2-2 | Кольцо | |
| 27 | ШП8 | Шайба | |
| 28 | М8х25 | Болт | |
| 29 | 102-1742190 | Патрубок | |
| 30 | 102-1742178 | Золотник | |
| 31 | 142-1742207 | Пружина | |
| 32 | 102-1742176 | Поршень | |
| 33 | 102-1742177 | Прокладка | |
| 34 | 102-1742172 | Проставка | |
| 35 | 029-032-19-2-2 | Кольцо | |
| 36 | 102-1742174 | Крышка | |
| 37 | М8х60 | Шпилька | |
| 38 | 680-4607140-14 | Рукав высокого давления | |
| 39 | 102-1742160 | Трубопровод | |
| 40 | 70-1742040-Б | Маслозаборник | |
| 41 | ШП10 | Шайба | |
| 42 | М10x20 | Болт | |
| 43 | 102-1742073 | Штуцер | |
| 44 | 142-1742070 | Фланец | |
| 45 | 025-030-30-2-2 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
