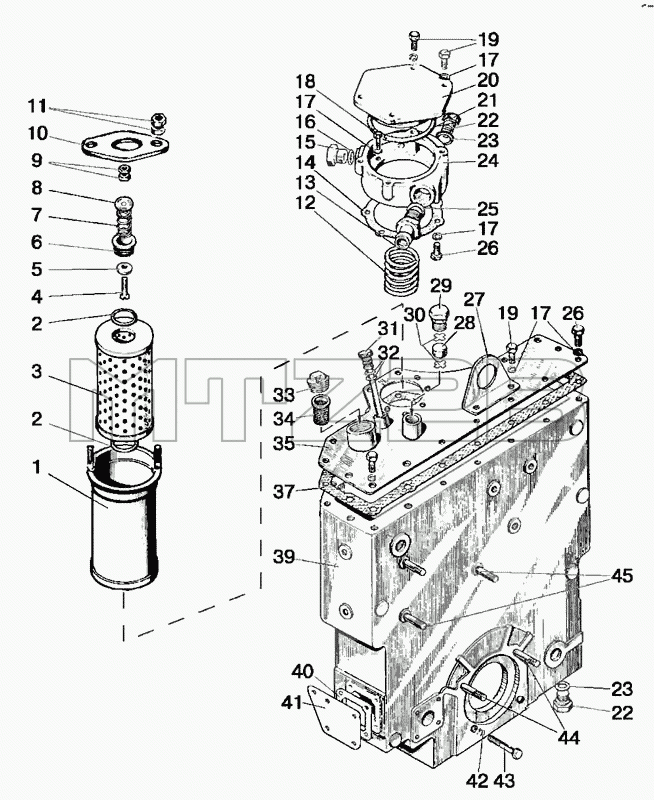

Каталог запасных частей к технике: МТЗ-80 (2009). Корпус гидроагрегатов и фильтр. Вариант
/46.13.gif)
80-4608010-Б
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
17
18
19
19
20
21
22
22
23
23
24
25
26
26
27
28
29
30
31
32
33
34
35
37
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-4608010-Б | 80-4608010-Б | Корпус в сборе | |
| А28.04.10.000 | А28.04.10.000 | Клапан 8.20.004 в сборе | |
| 1 | А28.04.20.000-А1 | Корпус | |
| 2 | 042-050-46-2-2 | Кольцо | |
| 3 | 635-1 | Элемент фильтрующий | |
| 4 | ВМ6х40 | Винт | |
| 5 | 8.20.004 | Клапан | |
| 6 | А28.04.10.001 | Корпус | |
| 7 | 8.20.002 | Пружина | |
| 8 | 8.20.005 | Шайба опорная | |
| 9 | М6 | Гайка | |
| 10 | А28.04.00.001 | Ограничитель | |
| 11 | М6 | Гайка | |
| 12 | 85-4608057 | Пружина | |
| 13 | 85-4607034 | Штуцер | |
| 14 | 85-4608089 | Прокладка | |
| 15 | 85-4608021 | Пробка | |
| 16 | 021-025-25-1-4 | Кольцо | |
| 17 | ШП8 | Шайба | |
| 18 | М8х30 | Болт | |
| 19 | М8х25 | Болт | |
| 20 | 85-4608022 | Крышка | |
| 21 | 130-135-30-2-4 | Кольцо | |
| 22 | 50-4608027-В | Пробка | |
| 23 | 017-022-30-2-2 | Кольцо | |
| 24 | 85-4608018 | Стакан | |
| 25 | 027-032-30-2-4 | Кольцо | |
| 26 | М8х20 | Болт | |
| 27 | 80-4608073 | Кронштейн | |
| 28 | 50-4608063 | Фильтр | |
| 29 | 50-4608059 | Пробка сапуна | |
| 30 | 50-4608062 | Шайба сапуна | |
| 31 | 70-4608065А | Масломер | |
| 32 | 011-015-25-2-2 | Кольцо | |
| 33 | ПККГ11/4 | Пробка | |
| 34 | А61-С06-А3 | Фильтр | |
| 35 | 85-4608025 | Крышка | |
| 37 | 80-4608031 | Прокладка | |
| 39 | 80-4608016 | Корпус гидросистемы | |
| 40 | 70-4608033 | Прокладка | |
| 41 | 80-4608019-01 | Крышка | |
| 42 | ШП10 | Шайба | |
| 43 | М10x40 | Болт | |
| 44 | М10x35 | Болт | |
| 45 | М10x20 | Болт |
