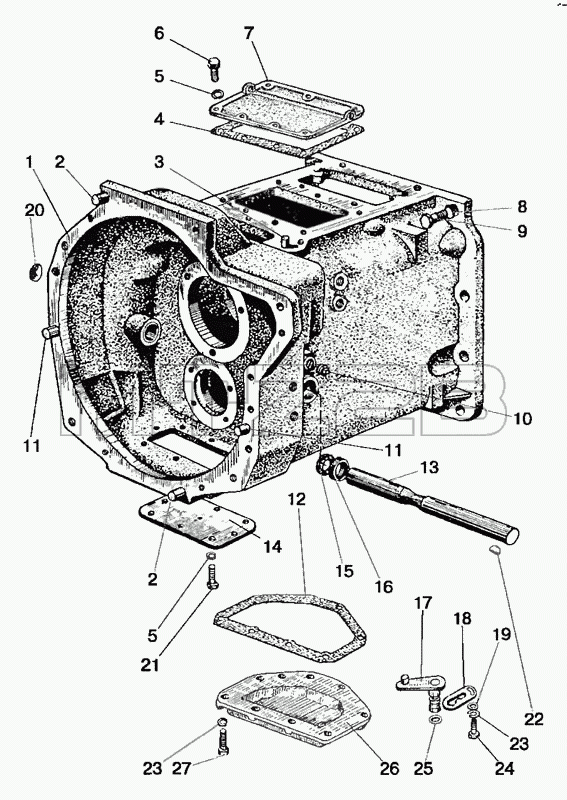

Каталог запасных частей к технике: МТЗ-80 (2009). Корпус сцепления
/16.2.gif)
70-1600010
Р70-1600010
1
1
2
2
3
4
5
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-1600010 | 70-1600010 | Корпус сцепления | |
| Р70-1600010 | Р70-1600010 | Корпус сцепления | |
| 1 | 70-1601015 | Корпус сцепления | |
| 1 | 70-1601015-04 | Корпус сцепления | |
| 2 | Д01-015 | Штифт установочный | |
| 3 | ШЦК10x25 | Штифт | |
| 4 | 50-1601345 | Прокладка | |
| 5 | ШП8 | Шайба | |
| 6 | М8х20 | Болт | |
| 7 | 70-1601344 | Крышка | |
| 8 | ШП16 | Шайба | |
| 9 | М16x50 | Болт | |
| 10 | ПККГ11/4 | Пробка | |
| 11 | 50-1601352 | Штифт | |
| 12 | 70-1601314 | Прокладка крышки | |
| 13 | 50-1601215 | Вал вилок включения | |
| 14 | 50-1601341 | Крышка сцепления | |
| 15 | 80-4608024 | Кольцо | |
| 16 | 36-1601016 | Корпус пылеотражателя | |
| 17 | 70-1601140 | Валик | |
| 18 | 80-1601099 | Пластина | |
| 19 | ШЧ10 | Шайба | |
| 20 | 50-1601022 | Заглушка | |
| 21 | М8х16 | Болт | |
| 22 | СШ611 | Шпонка 6x11 | |
| 23 | ШП10 | Шайба | |
| 24 | М10x20 | Болт | |
| 25 | 020-025-30-1-4 | Кольцо | |
| 26 | 50-1601315 | Крышка нижняя | |
| 27 | М10x25 | Болт |
