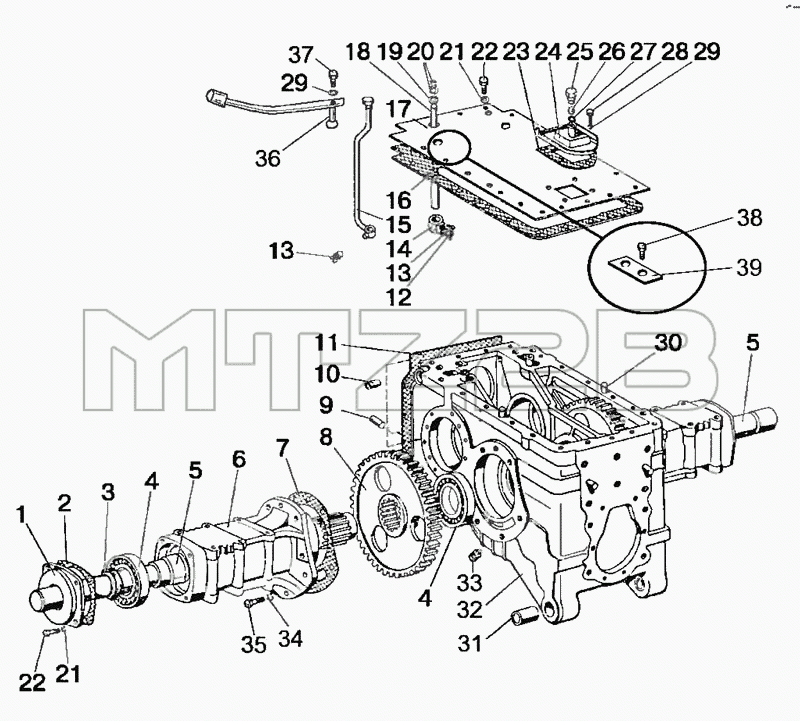

Каталог запасных частей к технике: МТЗ-80 (2009). Корпус заднего моста. Конечная передача
/24.1.gif)
50-2401015
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
13
14
15
15
16
17
17
18
19
20
21
21
22
22
23
24
24
25
26
27
28
29
29
30
31
32
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-2401010 | 70-2401010 | Задний мост в сборе | |
| 50-2407030 | 50-2407030 | Крышка рукава с манжетой и кольцом в сборе | |
| 50-2407020-А-01 | 50-2407020-А-01 | Рукав полуоси | |
| 50-2401060-А | 50-2401060-А | Крышка с сапуном в сборе | |
| 50-2401015-07 | 50-2401015-07 | Корпус | |
| 50-2401015 | 50-2401015 | Корпус заднего моста в сборе | |
| 70-2401010-05 | 70-2401010-05 | Мост задний | |
| 1 | 50-2407028 | Крышка | |
| 2 | 50-2407029 | Прокладка | |
| 3 | 2.2-80x105-1 | Манжета | |
| 4 | 217А | Подшипник | |
| 5 | 50-2407082-А-01 | Полуось | |
| 6 | 50-2407020-А-01 | Рукав полуоси | |
| 7 | 50-2407031-Б | Прокладка | |
| 8 | 50-2407122 | Шестерня ведомая | |
| 9 | 50-4605027 | Штифт | |
| 10 | 36-3502037-А | Втулка | |
| 11 | 50-2401016-Б | Прокладка | |
| 12 | 1,6x200 | Проволока | |
| 13 | 36-1702110 | Винт установочный | |
| 14 | 50-2401020 | Поводок | |
| 15 | 80-2401050 | Стойка | |
| 15 | 74-2401050 | Рычаг | |
| 16 | 50-2401025-А | Прокладка | |
| 17 | 70-2401024-01 | Крышка | |
| 17 | 70-2401024 | Крышка | |
| 18 | 50-2401019-Б | Валик управления | |
| 19 | 020-025-30-1-4 | Кольцо | |
| 20 | 50-2401031 | Шайба | |
| 21 | ШП12 | Шайба | |
| 22 | М12x30 | Болт | |
| 23 | 52-2401027-А | Прокладка | |
| 24 | 50-2401070-А | Крышка | |
| 24 | 1221-2401026 | Крышка | |
| 25 | 50-4608059 | Пробка сапуна | |
| 26 | 50-4608063 | Фильтр | |
| 27 | 50-4608062 | Шайба сапуна | |
| 28 | М8х16 | Болт | |
| 29 | ШП8 | Шайба | |
| 30 | Д01-015 | Штифт установочный | |
| 31 | 50-2401032 | Втулка | |
| 32 | 50-2401015-1 | Корпус | |
| 32 | 50-2401015-1-07 | Корпус заднего моста | |
| 33 | 70-1701300 | Пробка | |
| 34 | ШП16 | Шайба | |
| 35 | М16x50 | Болт | |
| 36 | 85-2401080-А | Рычаг | |
| 37 | М8х55 | Болт | |
| 38 | 600-2401026 | Болт | |
| 39 | 600-2401014 | Пластина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
