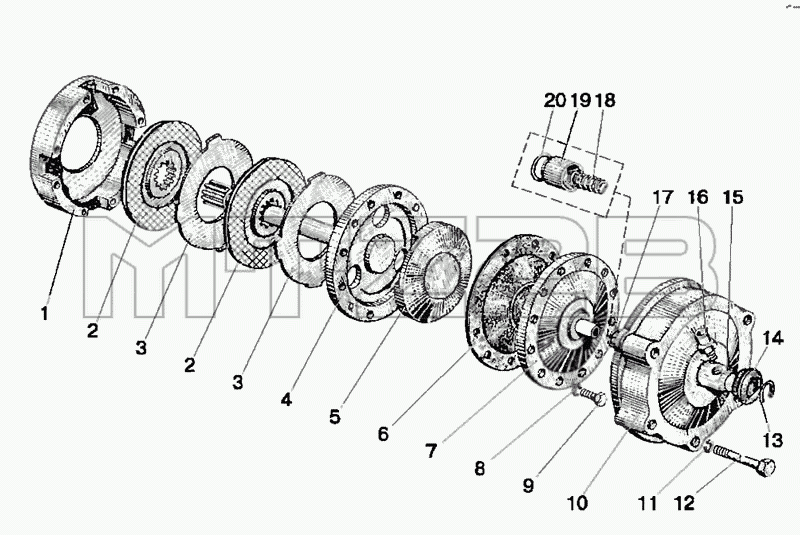

Каталог запасных частей к технике: МТЗ-80 (2009). Механизм блокировки дифференциала
/24.3.gif)
1
2
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-2409010-Б | 70-2409010-Б | Муфта блокировочная в сборе | |
| 82Р-2409050 | 82Р-2409050 | Переходник | |
| 1 | 70-2409015-А | Корпус муфты | |
| 2 | 70-3502040-01 | Диск | |
| 2 | 70-3502040-04 | Диск тормозной | |
| 3 | 70-2409028 | Диск отжимной | |
| 4 | 70-2409020 | Вал блокировочный | |
| 5 | 70-2409018 | Диск нажимной | |
| 6 | 70-2409021 | Диафрагма | |
| 7 | 70-2409030-Б | Крышка диафрагмы | |
| 8 | ШП8 | Шайба | |
| 9 | М8х40 | Болт | |
| 10 | 70-2409035-А6 | Кожух | |
| 11 | ШП12 | Шайба | |
| 12 | М12x200 | Болт | |
| 13 | С40 | Кольцо | |
| 14 | 82Р-2409036-А | Уплотнитель | |
| 15 | 70-2409026-Б | Переходник | |
| 16 | 70-2409037 | Штуцер | |
| 17 | 020-025-30-1-4 | Кольцо | |
| 18 | 54-06-448-А | Пружина | |
| 19 | 70-2409027-А | Втулка | |
| 20 | 70-2409033-Б | Кольцо |
