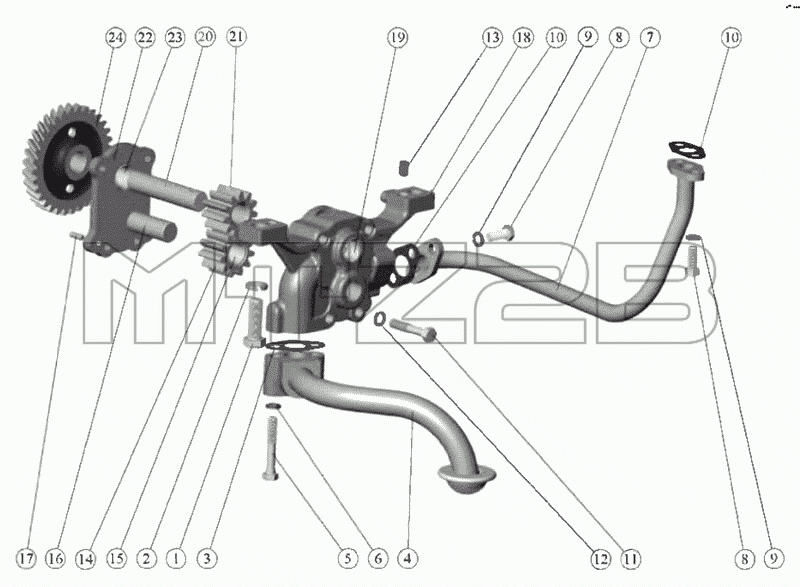

Каталог запасных частей к технике: МТЗ-80 (2009). Насос масляный и приемник масляного насоса
/14.2.gif)
240-1400010-Б
245-1403010
240-1402000-А3
1
1
2
3
4
5
6
7
8
8
9
9
10
10
11
12
13
14
15
15
16
17
18
19
19
20
21
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240-1400010-Б | 240-1400010-Б | Установка масляного насоса | |
| 245-1403010 | 245-1403010 | Насос масляный | |
| 240-1402000-А3 | 240-1402000-А3 | Установка приемника масляного насоса | |
| 1 | М12x35 | Болт | |
| 1 | М12x40 | Болт | |
| 2 | ШП12 | Шайба | |
| 3 | 50-1402053 | Прокладка | |
| 4 | 240-1402010-А3 | Маслоприемник | |
| 5 | М8х50 | Болт | |
| 6 | ШП8 | Шайба | |
| 7 | 50-1403015-А | Патрубок | |
| 8 | М8х20 | Болт | |
| 9 | ШП8 | Шайба | |
| 10 | 50-1403033 | Прокладка | |
| 11 | М8х50 | Болт | |
| 12 | ШП8 | Шайба | |
| 13 | 240-1002044 | Штифт | |
| 14 | 50-1403115-Б | Шестерня | |
| 15 | Д08-002-А | Втулка | |
| 15 | А57.03.028-А | Втулка | |
| 16 | 50-1403125-Б | Палец | |
| 17 | 50-1403233 | Штифт | |
| 18 | 240-1403025 | Корпус | |
| 19 | 50-1403019-Б | Втулка корпуса | |
| 19 | А57.03.026-А | Втулка | |
| 20 | 50-1403052-В | Валик | |
| 21 | 50-1403075-В | Шестерня | |
| 22 | 240-1403155 | Крышка | |
| 23 | 50-1403012-Б | Втулка корпуса | |
| 23 | А57.03.027-А | Втулка | |
| 24 | 245-1403228 | Шестерня |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
