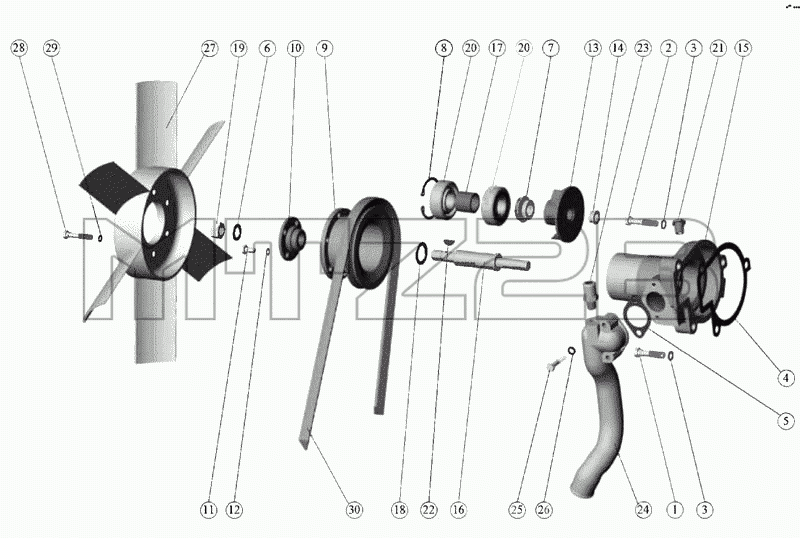

Каталог запасных частей к технике: МТЗ-80 (2009). Насос водяной и вентилятор
/13.3.gif)
240-1307000
245-1308000-Е-01
245-1307010-А1
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240-1307000 | 240-1307000 | Установка водяного насоса | |
| 245-1308000-Е-01 | 245-1308000-Е-01 | Установка вентилятора | |
| 245-1307010-А1 | 245-1307010-А1 | Насос водяной | |
| 1 | М10x45 | Болт | |
| 2 | М10x50 | Болт | |
| 3 | 1065Г06 | Шайба | |
| 4 | 50-1307048-Б | Прокладка | |
| 5 | 50-1307049-А | Прокладка | |
| 6 | 50-1005161 | Шайба | |
| 7 | Sp/1341 | Сальник водяного насоса | |
| 8 | 240-1307064 | Кольцо | |
| 9 | 240-1307061 | Шкив водяного насоса | |
| 10 | 240-1307079 | Ступица | |
| 11 | М8х16 | Болт | |
| 12 | 865Г06 | Шайба | |
| 13 | 240-1307074-В | Крыльчатка | |
| 14 | 240-1307075 | Заглушка | |
| 15 | 245-1307025 | Корпус | |
| 16 | 245-1307052-Г | Вал | |
| 17 | 245-1307084 | Втулка | |
| 17 | 245-1307084-Б | Втулка | |
| 18 | 245-1307094 | Кольцо упорное | |
| 19 | М16х1,5 | Гайка | |
| 20 | 1160305 | Подшипник | |
| 21 | КГ3/8.А12.016 | Пробка | |
| 22 | 5x7,5 | Шпонка | |
| 23 | 245-1306027 | Штуцер | |
| 24 | 50-1307044-Б | Патрубок водяного насоса | |
| 25 | М8х45 | Болт | |
| 26 | 50-1401067 | Шайба | |
| 27 | 245-1308010-А | Вентилятор | |
| 28 | М8х25 | Болт | |
| 29 | 865Г06 | Шайба | |
| 30 | 2КЛ.1-11X10-1250 | Ремень | |
| 30 | AVX13-1250 | Ремень | |
| 30 | SPA-1250 | Ремень |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
