Каталог запчастей МТЗ и ММЗ

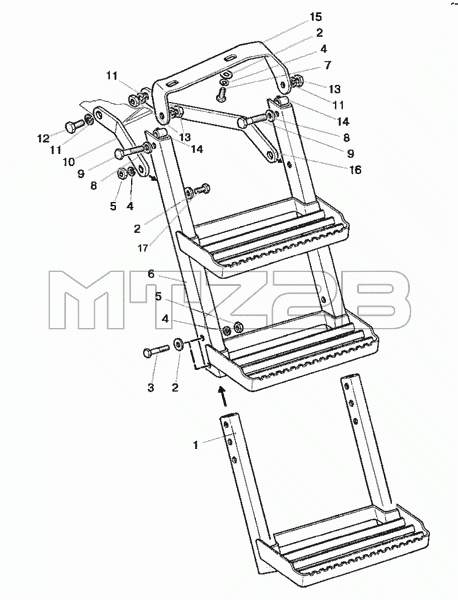

Каталог запасных частей к технике: МТЗ-80 (2009). Подножка
/84.8.gif)
80-8405005-Б
80-8405005-Б-01
1
2
2
2
3
4
4
4
5
5
6
7
8
8
9
9
10
11
11
11
12
13
13
14
14
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-8405005-Б | 80-8405005-Б | Подножка левая | |
| 80-8405005-Б-01 | 80-8405005-Б-01 | Подножка правая | |
| 1 | 80-8405020-А2 | Подножка | |
| 2 | ШЧ10 | Шайба | |
| 3 | М10x50 | Болт | |
| 4 | ШП10 | Шайба | |
| 5 | М10 | Гайка | |
| 6 | 80-8405010-А3 | Подножка | |
| 7 | М10x25 | Болт | |
| 8 | ШЧ12 | Шайба | |
| 9 | М12x60 | Болт | |
| 10 | 80-8405031-Б | Кронштейн | |
| 11 | ШП12 | Шайба | |
| 12 | М12x30 | Болт | |
| 13 | М12 | Гайка | |
| 14 | 923-6700111 | Втулка | |
| 15 | 80-8405030-Б | Кронштейн | |
| 15 | 80-8405030-Б-01 | Кронштейн (к правой подножке) | |
| 16 | 80-8405032-Б | Кронштейн | |
| 17 | М19x30 | Болт |
