Каталог запчастей МТЗ и ММЗ

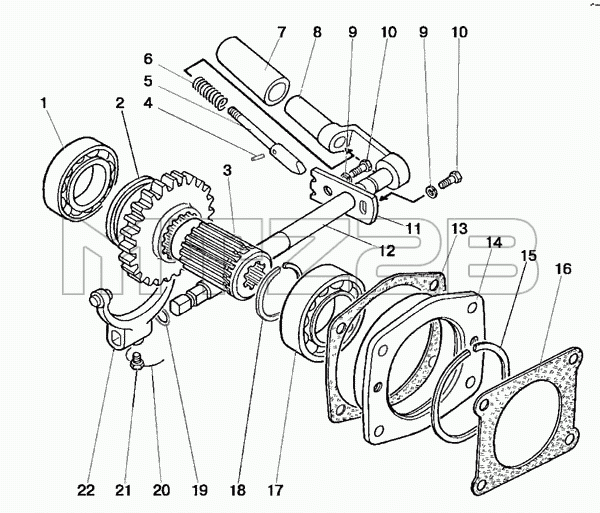

Каталог запасных частей к технике: МТЗ-80 (2009). Привод насоса. Вариант
/46.15.gif)
70-4604010
1
2
3
4
5
6
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-4604010 | 70-4604010 | Привод насоса | |
| 1 | 208 | Подшипник | |
| 2 | 50-4604032-А | Шестерня | |
| 3 | 70-4604034 | Вал | |
| 4 | 4Н8х16 | Штифт | |
| 5 | 36-1022073 | Фиксатор | |
| 6 | 36-1022074 | Пружина | |
| 7 | 36-1022072 | Стакан | |
| 8 | 85-4604040 | Рукоятка | |
| 8 | 36-1022071-Б | Рукоятка | |
| 9 | ШП8 | Шайба | |
| 10 | М8х16 | Болт | |
| 11 | 50-4604044 | Пластина | |
| 12 | 50-4604042-Б | Вал | |
| 13 | 70-4604037 | Прокладка | |
| 14 | 50-4604036-А | Стакан | |
| 15 | 2В90 | Кольцо | |
| 16 | 36-1022054-А | Прокладка | |
| 17 | 210А | Подшипник | |
| 18 | 2В50 | Кольцо | |
| 19 | 013-017-26-1-4 | Кольцо | |
| 20 | 1-0-С | Проволока L=100 мм | |
| 21 | 50-4604046 | Болт вилки | |
| 22 | 50-4604030 | Вилка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
