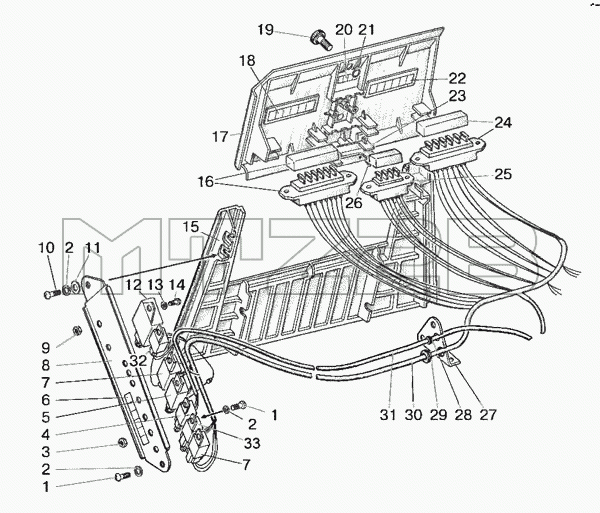

Каталог запасных частей к технике: МТЗ-80 (2009). Стенка, крышка
/38.2.gif)
1
1
2
2
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ВМ6х12 | Винт | |
| 2 | ШП6 | Шайба | |
| 3 | М6 | Гайка | |
| 4 | 3747.25 | Реле стартера | |
| 5 | 3747.40 | Реле на размыкание | |
| 6 | 80-3805025-Г | Табличка | |
| 7 | 3747.50 | Реле на замыкание | |
| 8 | 80-3805070 | Панель | |
| 9 | М5 | Гайка | |
| 10 | ВМ6х18 | Винт | |
| 11 | ШЧ6 | Шайба | |
| 12 | 3747.10 | Прерыватель указателей поворота | |
| 13 | ШП5 | Шайба | |
| 14 | ВМ5х16 | Винт | |
| 15 | 80-3805041 | Стенка | |
| 16 | 3722.15 | Блок предохранителей | |
| 17 | 80-3805061 | Крышка | |
| 18 | 80-3805027-В | Табличка | |
| 19 | 80-3805065 | Винт | |
| 20 | 80-3805037-Г | Табличка | |
| 21 | 006-010-25-1-4 | Кольцо | |
| 22 | 80-3805026 | Табличка | |
| 23 | ИКСУ741134.002 | Держатель | |
| 24 | 3722.10 | Блок предохранителей | |
| 25 | 3722.35 | Блок предохранителей | |
| 26 | 4x10 | Винт | |
| 27 | 80-3805043 | Кронштейн | |
| 28 | 70-3723042-01 | Втулка | |
| 29 | 70-3723042-02 | Втулка | |
| 30 | 80-3724395-Г | Жгут | |
| 31 | 80-3724512-В1 | Жгут | |
| 32 | 3747.30 | Реле питания приборов | |
| 33 | 3741.15 | Блок контроля подогревателя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
