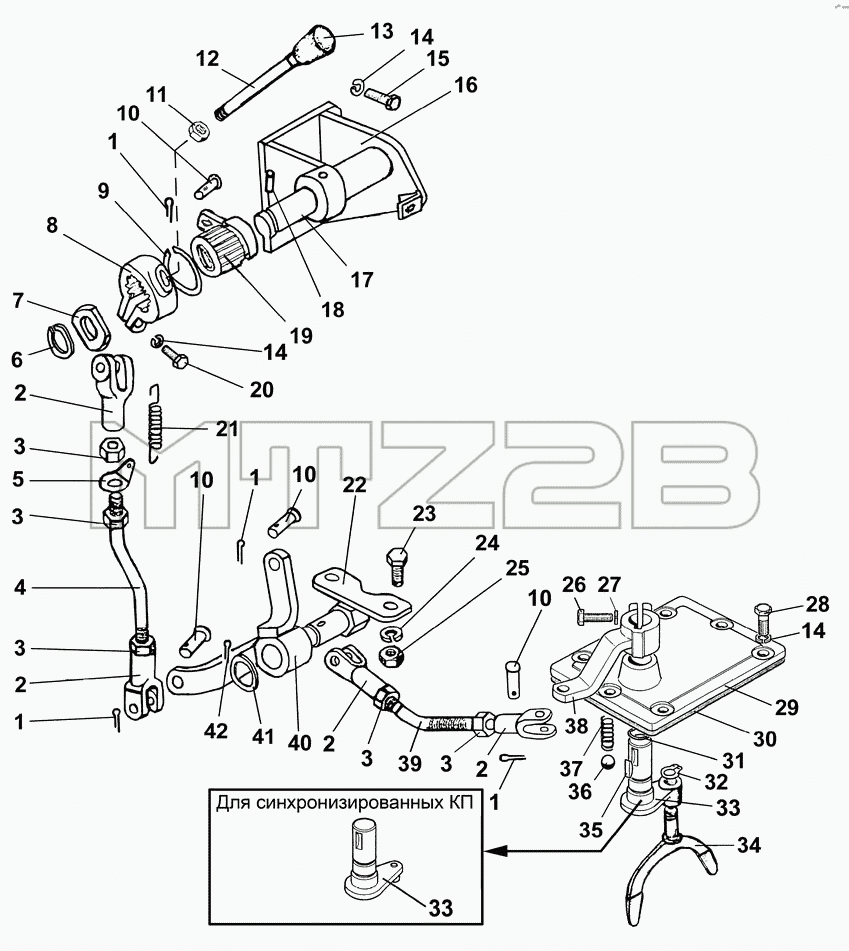

Каталог запасных частей к технике: МТЗ-821/921. Управление редуктором
1
1
1
1
2
2
2
2
3
3
3
3
3
4
5
6
7
8
9
10
10
10
10
11
12
13
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
33
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3,2x18 | Шплинт | |
| 2 | 50-3502203 | Вилка | |
| 3 | М12х1,25 | Гайка | |
| 4 | 922-1723087-02 | Тяга | |
| 5 | 922-1723088 | Шайба | |
| 6 | 922-1723089 | Стопор радиальный | |
| 7 | 922-1723033 | Шайба | |
| 8 | 922-1723066 | Ступица | |
| 9 | С40 | Кольцо | |
| 10 | 12x32 | Палец | |
| 11 | М14х1,5 | Гайка | |
| 12 | 922-1723086 | Рычаг | |
| 13 | А15.05.020 | Рукоятка | |
| 14 | ШП 10 | Шайба | |
| 15 | М10x25 | Болт | |
| 16 | 922-1602030 | Кронштейн | |
| 17 | 922-1602032 | Ось | |
| 18 | 8х40.65Г | Штифт | |
| 19 | 922-1723070 | Рычаг | |
| 20 | М10x45 | Болт | |
| 21 | 922-1723017 | Пружина | |
| 22 | 922-1723080 | Опора | |
| 23 | М14x60 | Болт | |
| 24 | ШП 14 | Шайба | |
| 25 | М14 | Гайка | |
| 26 | М12x35 | Болт | |
| 27 | ШП 12 | Шайба | |
| 28 | М10x30 | Болт | |
| 29 | 70-1723015 | Крышка | |
| 29 | 921-1723010 | Крышка редуктора | |
| 30 | 50-1601347 | Прокладка | |
| 31 | 025-030-30-2-2 | Кольцо | |
| 32 | С16 | Шайба | |
| 33 | 822-1723050 | Рычаг | |
| 33 | 921-1723020 | Вал с рычагом | |
| 34 | 80-1723021 | Вилка переключения | |
| 35 | СШ611 | Шпонка 6x11 | |
| 36 | 10,0-60 | Шарик ГОСТ 3722-81 | |
| 37 | 50-1701148-А | Пружина | |
| 38 | 822-1723045 | Рычаг | |
| 39 | 922-1723016 | Тяга | |
| 40 | 922-1723090 | Опора | |
| 41 | 922-1723034 | Шайба | |
| 42 | 5x36 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
