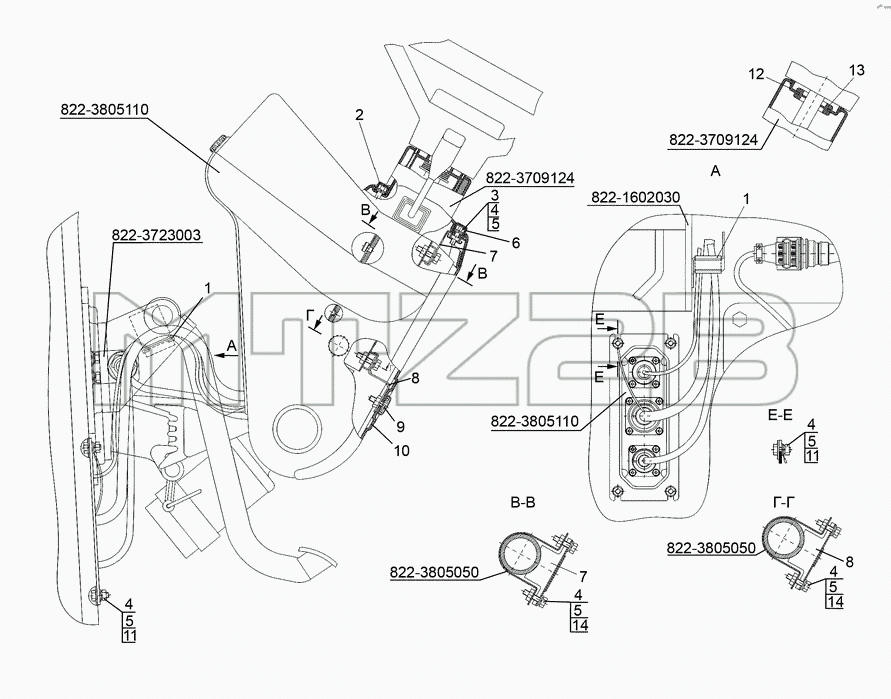

Каталог запасных частей к технике: МТЗ-821/921. Установка щитка приборов
822-3805105
822-3723003
822-3709124
822-3709124
822-1602030
822-3805050
822-3805050
822-3805110
822-3805110
1
1
2
3
4
4
4
4
4
5
5
5
5
5
7
7
8
8
9
10
11
11
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 822-3805105 | 822-3805105 | Установка щитка приборов | |
| 822-3723003 | 822-3723003 | Кронштейн | |
| 822-3709124 | 822-3709124 | Чехол | |
| 822-1602030 | 822-1602030 | Кронштейн | |
| 822-3805050 | 822-3805050 | Основание | |
| 822-3805110 | 822-3805110 | Панель щитка приборов | |
| 1 | ПР-43-01 | Уплотнитель | |
| 2 | А30.04.017 | Колпачок | |
| 3 | М6х16 | Винт | |
| 4 | С 6.01.019 | Шайба | |
| 5 | 6Т | Шайба | |
| 7 | 822-3805080-Б | Кронштейн | |
| 8 | 822-3805095 | Кронштейн | |
| 9 | 80-3805065 | Винт | |
| 10 | 822-3805163 | Кожух | |
| 11 | М6 | Гайка | |
| 14 | М6х25 | Винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
