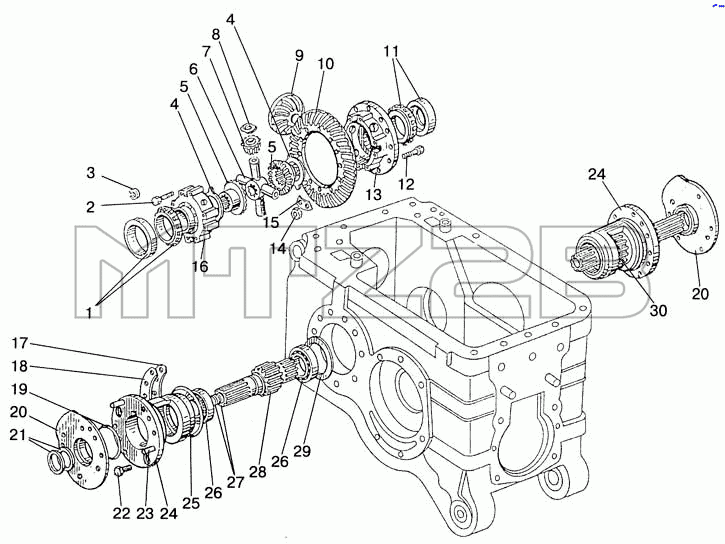

Каталог запасных частей к технике: МТЗ-822. Дифференциал. Главная передача. Стакан подшипников. Крышка стакана
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
20
21
22
23
24
24
24
24
25
26
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 85-2403010-01 | 85-2403010-01 | Дифференциал | |
| 50-2403014-А | 50-2403014-А | Комплект шестерен главной передачи (состоит из деталей 50-1701105-Б, 50-2403021-Б) | |
| 85-2403015 | 85-2403015 | Корпус дифференциала в сборе | |
| 1 | 7215А | Подшипник | |
| 2 | 50-2403034-А | Болт | |
| 3 | ШП12 | Шайба | |
| 4 | 50-2403049-Б | Шайба опорная | |
| 5 | 50-2403048 | Шестерня полуосевая | |
| 6 | 50-2403062-А2 | Крестовина | |
| 7 | 85-2403055-01 | Сателлит со втулкой | |
| 8 | 85-2403025 | Шайба опорная | |
| 9 | 50-1701105-Б | Шестерня главной передачи (в запасные части поставляется только в комплекте 50-2403014) | |
| 10 | 50-2403021-Б | Шестерня ведомая главной передачи (в запасные части поставляется только в комплекте 50-2403014-А) | |
| 11 | 7515А | Подшипник | |
| 12 | 50-1702092 | Болт призонный М12х42 | |
| 13 | 85-2403018 | Корпус | |
| 14 | М12 | Гайка | |
| 15 | 50-2403023 | Пластина стопорная | |
| 16 | 85-2403019 | Крышка | |
| 17 | 50-2407056 | Прокладка (0,5 мм) | |
| 18 | 50-2407057 | Прокладка (0,2 мм) | |
| 19 | 104-110-40-1-4 | Кольцо | |
| 20 | 50-2407050-А-01 | Крышка стакана | |
| 20 | 85-2407059 | Крышка стакана | |
| 21 | 2.2-50х70-1-4 | Манжета | |
| 22 | М12х25 | Болт | |
| 23 | 50-1601352 | Штифт | |
| 24 | 822-2407060-01822-2407060-03 | Стакан левый (24-29) | |
| 24 | 822-2407060822-2407060-02 | Стакан правый (24-27, 29, 30) | |
| 24 | 50Х-2407042 | Стакан подшипников | |
| 25 | 160-165-35-1-4 | Кольцо | |
| 26 | 6-42212КМ | Подшипник | |
| 27 | 035-040-30-1-4 | Кольцо | |
| 28 | 70-2407053-0170-2407053-05 | Шестерня левая | |
| 29 | 85-2407043 | Кольцо | |
| 30 | 70-2407053 | Шестерня ведущая (левая) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
