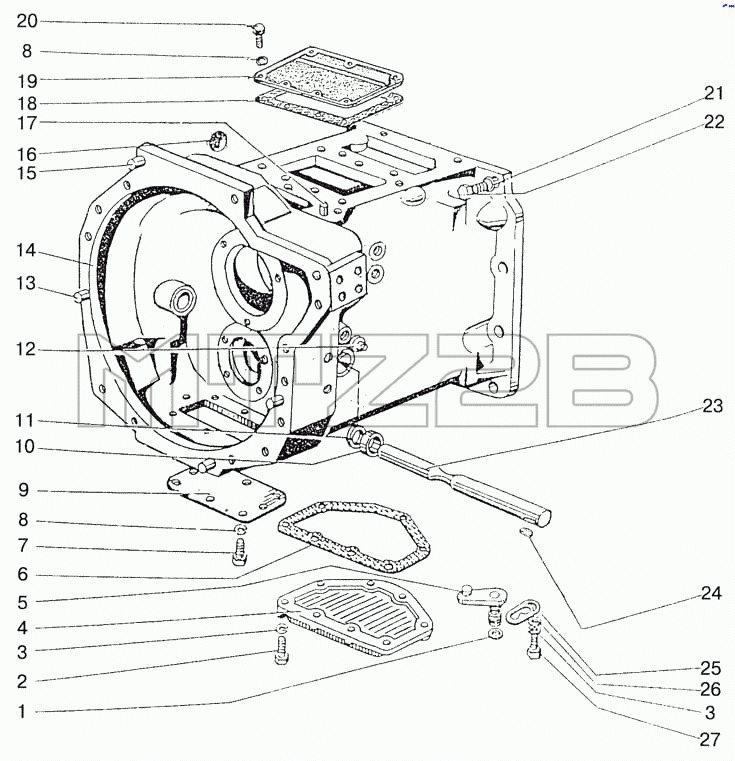

Каталог запасных частей к технике: МТЗ-822. Корпус сцепления
922-1600010
922-1600010-03
1
2
3
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 922-1600010 | 922-1600010 | Корпус сцепления | |
| 922-1600010-03 | 922-1600010-03 | Корпус сцепления | |
| 1 | 020-025-30-1-4 | Кольцо | |
| 2 | М10х25 | Болт | |
| 3 | ШП10 | Шайба | |
| 4 | 50-1601315 | Крышка нижняя | |
| 5 | 70-1601140 | Валик | |
| 6 | 70-1601314 | Прокладка крышки | |
| 7 | М8х16 | Болт | |
| 8 | ШП8 | Шайба | |
| 9 | 50-1601341 | Крышка сцепления | |
| 10 | 36-1601016 | Корпус пылеотражателя | |
| 11 | 80-4608024 | Кольцо | |
| 12 | КГ11/4@ | Пробка | |
| 13 | 50-1601352 | Штифт | |
| 14 | 822-1601015 | Корпус | |
| 15 | Д01-015 | Штифт установочный | |
| 16 | 50-1601022 | Заглушка | |
| 17 | ШЦК10х25 | Штифт | |
| 18 | 50-1601345 | Прокладка | |
| 19 | 822-1601344 | Крышка | |
| 20 | М8х20 | Болт | |
| 21 | ШП16 | Шайба | |
| 22 | М16х50 | Болт | |
| 23 | 50-1601215 | Вал вилок включения | |
| 24 | СШ611 | Шпонка 6x11 | |
| 25 | 80-1601099 | Пластина | |
| 26 | ШЧ10 | Шайба | |
| 27 | М10х20 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
