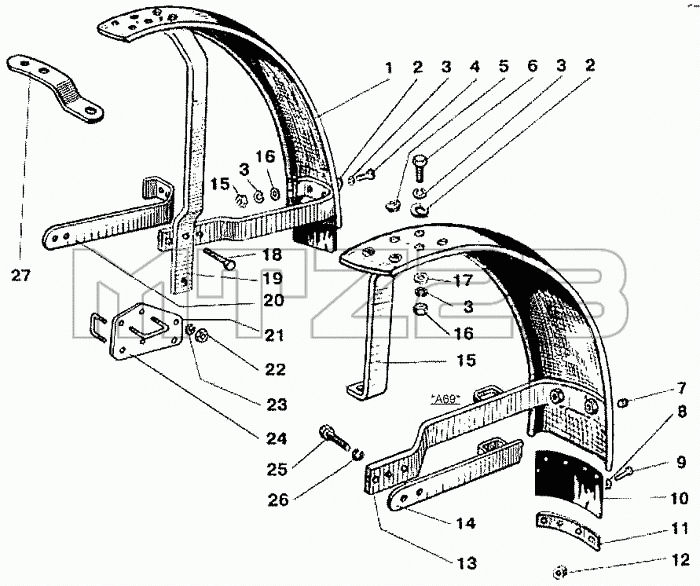

Каталог запасных частей к технике: МТЗ-900. Крылья передние
1
2
2
3
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Болт М8х25 | Болт М8х25 | Болт М8х25 | |
| 80-8403010 | 80-8403010 | Крыло левое в сборе | |
| 82-8403010-04 | 82-8403010-04 | Крыло левое | |
| 80-8403010-01 | 80-8403010-01 | Крыло правое в сборе | |
| 82-8403010-03 | 82-8403010-03 | Крыло правое | |
| 1 | 80-8403041 | Крыло | |
| 2 | 80-8403042Б | Шайба | |
| 3 | Шайба ШП8 | Шайба ШП8 | |
| 4 | Болт М8х30 | Болт М8х30 | |
| 5 | 500А-8507096 | Заглушка | |
| 6 | Болт М8х20 | Болт М8х20 | |
| 7 | 50-8400018 | Буфер | |
| 8 | Шайба ШЧ5 | Шайба ШЧ5 | |
| 9 | Винт М5х16 | Винт М5х16 | |
| 10 | 80-8403030 | Шторка | |
| 11 | 80-8403013 | Планка | |
| 12 | Гайка М5 | Гайка М5 | |
| 13 | 82-8403015 | Кронштейн левый | |
| 14 | 82-8403020-01 | Кронштейн левый | |
| 15 | 80-8403015-Б | Кронштейн левый | |
| 16 | Гайка М8 | Гайка М8 | |
| 17 | Шайба ШЧ8 | Шайба ШЧ8 | |
| 18 | Болт ШЧ8 | Болт ШЧ8 | |
| 19 | 80-8403021-02 | Кронштейн правый | |
| 20 | 80-8403016-01 | Кронштейн | |
| 21 | 52-8403011 | Пластина | |
| 22 | Гайка М10 | Гайка М10 | |
| 23 | Шайба ШП10 | Шайба ШП10 | |
| 24 | 52-8403018 | Стремянка | |
| 25 | Болт М12х35 | Болт М12х35 | |
| 26 | Шайба ШП12 | Шайба ШП12 | |
| 27 | 80-8403014 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
