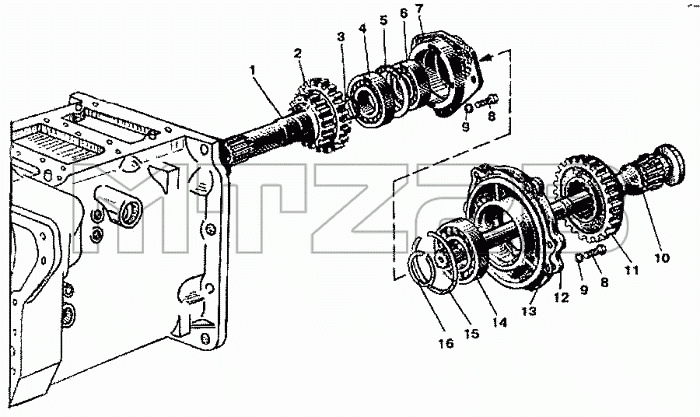

Каталог запасных частей к технике: МТЗ-900. Муфта сцепления. Валы
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-1601026 | 70-1601026 | Вал привода ВОМ | |
| 74-1600010 | 74-1600010 | Муфта сцепления | |
| 74-1600010-02 | 74-1600010-02 | Муфта сцепления | |
| 1 | 50-1601023 | Вал привода ВОМ | |
| 2 | 50-1601024 | Шестерня | |
| 3 | 50-1601321 | Кольцо | |
| 4 | Подшипник 210 | Подшипник 210 | |
| 5 | 50-1601027 | Шайба упорная | |
| 6 | Подшипник 307К1 | Подшипник 307К1 | |
| 7 | 70-1601028 | Кронштейн | |
| 8 | Болт М10х25 | Болт М10х25 | |
| 9 | Шайба ШП10 | Шайба ШП10 | |
| 10 | 74-1721113 | Вал | |
| 11 | 74-1721090 | Шестерня | |
| 12 | 70-1721022 | Крышка опорная | |
| 13 | 74-1721023/01 | Прокладка | |
| 14 | Подшипник 211 | Подшипник 211 | |
| 15 | Кольцо 2В100 | Кольцо 2В100 | |
| 16 | Кольцо 2В55 | Кольцо 2В55 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
