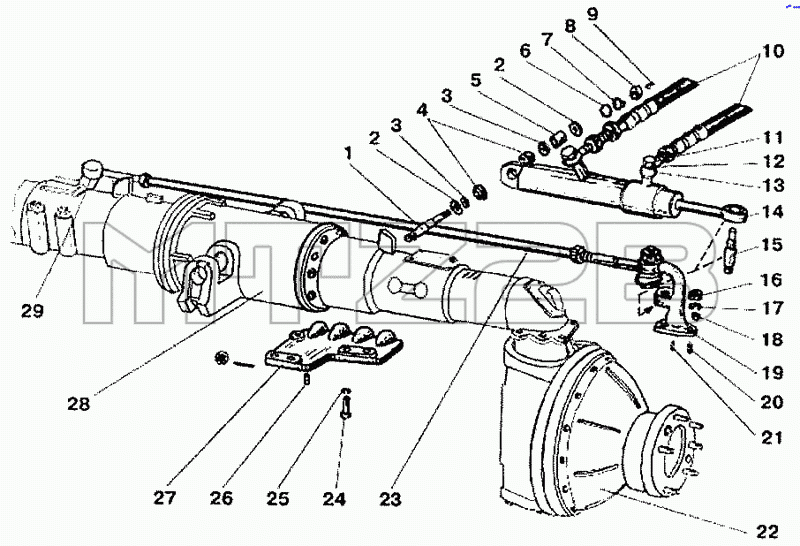

Каталог запасных частей к технике: МТЗ-900. ПВМ с гидроцилиндром в рулевой трапеции
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 52-2308015-А2 | 52-2308015-А2 | Корпус левый | |
| 1 | Ф80-3405101-Б | Палец | |
| 2 | Ф80-3405108 | Чашка уплотнительная | |
| 3 | Ф80-3405109 | Уплотнитель | |
| 4 | Ф80-3405107 | Втулка сферическая | |
| 5 | Ф80-3405102В | Втулка | |
| 6 | Шайба ШП20 | Шайба ШП20 | |
| 7 | Ф80-3405103 | Шайба стопорная | |
| 8 | Гайка М20Х1,5 | Гайка М20Х1,5 | |
| 9 | Масленка 2.1.01 | Масленка 2.1.01 | |
| 10 | 952-3407100 | Рукав высокого давления | |
| 11 | Ф80-3407201 | Болт | |
| 12 | Ф80-3407114 | Шайба | |
| 13 | 952-3407020 | Переходник | |
| 14 | Ц50-3405215-01 | Гидроцилиндр 20х25-200 | |
| 15 | Ф80-3405111 | Палец | |
| 16 | Гайка М12 | Гайка М12 | |
| 17 | Шайба ШП12 | Шайба ШП12 | |
| 18 | 72-2308009 | Втулка | |
| 19 | 72-2308075 | Рычаг левый | |
| 20 | 72-2308004 | Шпилька | |
| 21 | Болт М12Х35 | Болт М12Х35 | |
| 22 | 52-2308014-А2 | Корпус правый | |
| 23 | 1220-3003010 | Тяга рулевая | |
| 24 | Болт М16Х40 | Болт М16Х40 | |
| 25 | Шайба ШП16 | Шайба ШП16 | |
| 26 | Штифт Д01-015 | Штифт Д01-015 | |
| 27 | 082-2301023 | Кронштейн | |
| 28 | 72-2300020А-04 | Передний ведущий мост | |
| 29 | 72-2308074 | Рычаг правый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
