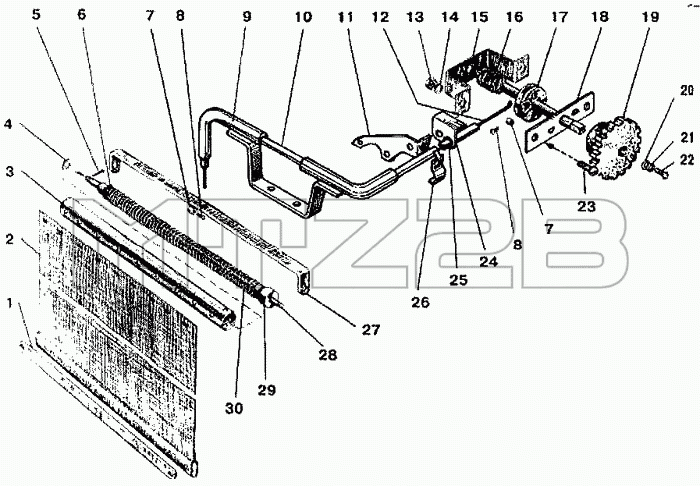

Каталог запасных частей к технике: МТЗ-900. Шторка радиатора
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-1310010 | 70-1310010 | Шторка в сборе | |
| 1 | 70-1310016 | Планка | |
| 2 | А09.01.001 | Шторка | |
| 3 | А09.01.015 | Барабан | |
| 4 | Шайба ШП6 | Шайба ШП6 | |
| 5 | 2х12-001 | Шплинт | |
| 6 | 70-1310030 | Стержень с фиксатором и пружиной | |
| 7 | 70-1310441 | Фиксатор | |
| 8 | Винт М4х8 | Винт М4х8 | |
| 9 | 80-1310020 | Кронштейн | |
| 10 | 80В-1310007 | Оболочка | |
| 11 | 70-4803027 | Кронштейн | |
| 12 | 70-1310121-А | Шнур | |
| 13 | Гайка М6 | Гайка М6 | |
| 14 | Шайба ШП6 | Шайба ШП6 | |
| 15 | 70-1310411 | Скоба | |
| 16 | А09.01.023 | Пружина | |
| 17 | 70-1310450 | Барабан | |
| 18 | 70-13104П2 | Планка | |
| 19 | 70-1310130А | Рукоятка | |
| 20 | Шайба ШЧ5 | Шайба ШЧ5 | |
| 21 | Шайба ШП5 | Шайба ШП5 | |
| 22 | Винт М5х12 | Винт М5х12 | |
| 23 | Винт М6х20 | Винт М6х20 | |
| 24 | 80-4803026 | Кронштейн | |
| 25 | 70-4803022 | Втулка | |
| 26 | 70Л-1024216 | Хомут | |
| 27 | 70-1310013А | Планка | |
| 28 | А09.01.004 | Стержень | |
| 29 | А09.01.011 | Наконечник | |
| 30 | А09.01.005 | Пружина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
