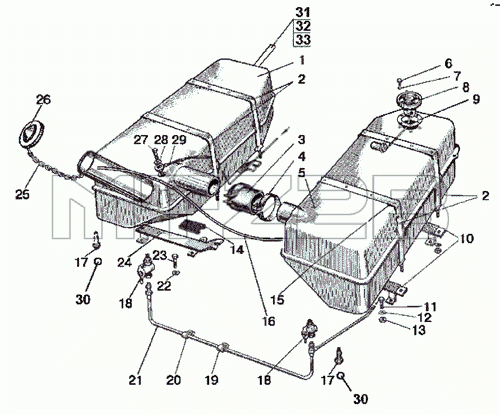

Каталог запасных частей к технике: МТЗ-900/920/950/952. Баки топливные (металлические)
70-1101005
1
2
2
3
4
5
5
6
7
8
8
9
10
11
12
13
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-1101005 | 70-1101005 | Баки | |
| 1 | 70-1101020 | Бак | |
| 2 | 70-1101070 | Хомут | |
| 3 | 70-1101035-Б | Рукав | |
| 4 | ХС-66 | Хомут | |
| 5 | 80-1101520 | Бак пластиковый | |
| 5 | 70-1101010 | Бак | |
| 6 | B.M5-6gx12.58.019 | Винт | |
| 7 | 80-1101067 | Шайба | |
| 8 | ДУМП-21М | Датчик уровня топлива | |
| 8 | АР70.3827 | Бензомер | |
| 9 | 200-3806026 | Прокладка | |
| 10 | 80-1101250-Б | Кронштейн правый | |
| 11 | M10-6gx25.88.35.019 | Болт | |
| 12 | 10ОТ | Шайба ОСТ 37.001.115-75 | |
| 13 | М10-6Н.6.019 | Гайка | |
| 14 | 80-1101012-Б | Прокладка | |
| 15 | ПР-36-01 | Прокладка | |
| 16 | 85-1101002-02 | Трубка | |
| 17 | 822-1101081 | Штуцер | |
| 18 | ПП6-1 | Кран | |
| 19 | 70-1101042 | Скоба | |
| 20 | 50-1111102-01 | Прокладка | |
| 21 | 920П-1101210 | Топливопровод | |
| 22 | 12ОТ | Шайба ОСТ 37.001.115-75 | |
| 23 | M12-6gx30.88.35.019 | Болт | |
| 24 | 80-1101280-Б | Кронштейн левый | |
| 25 | 36-1101070 | Цепочка | |
| 26 | 082-1103010 | Пробка | |
| 27 | 36-1104787 | Болт | |
| 28 | 36-1104788 | Прокладка | |
| 29 | 920-1101160-01 | Топливопровод | |
| 30 | 11,113-100 | Шарик | |
| 31 | 920П-1101240-05 | Топливопровод | |
| 32 | Д18-051 | Болт | |
| 33 | Д18-055А-01 | Кольцо уплотнительное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
