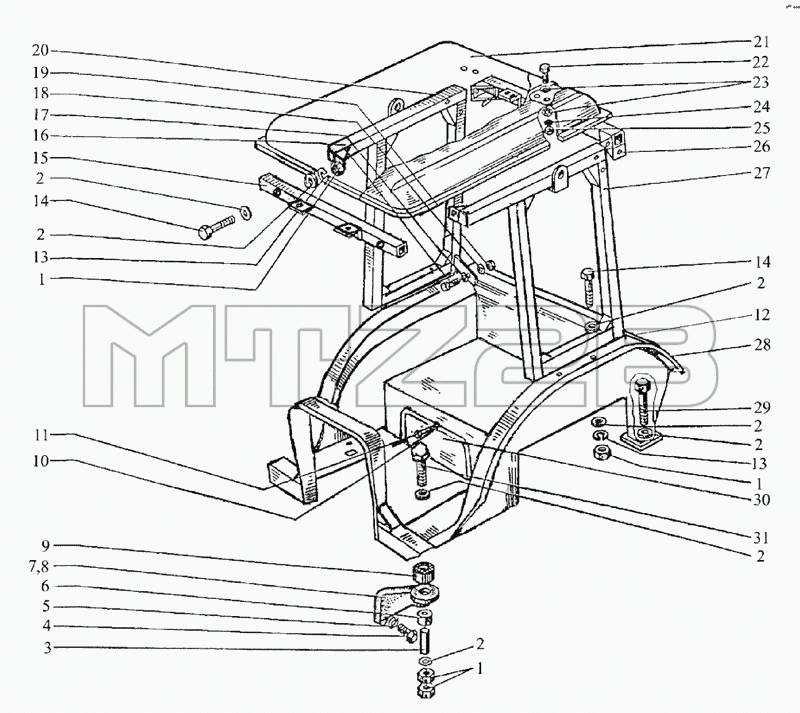

Каталог запасных частей к технике: МТЗ-90/92. Кабина (тент-каркас)
1
1
1
2
2
2
2
2
2
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М12 | Гайка | |
| 2 | ШЧ12 | Шайба | |
| 3 | 70-6702306 | Втулка | |
| 4 | М16x50 | Болт | |
| 5 | ШП16 | Шайба | |
| 6 | 130-5001364-В | Подушка нижняя | |
| 7 | 80-6702069 | Кронштейн правый | |
| 8 | 80-6702068 | Кронштейн левый | |
| 9 | 130-5001332 | Подушка верхняя | |
| 10 | ШП8 | Шайба | |
| 11 | М8х16 | Болт | |
| 12 | 70-6702150 | Крышка задняя | |
| 13 | ШП12 | Шайба | |
| 14 | М12x75 | Болт | |
| 15 | 70-6709140 | Поперечина передняя | |
| 16 | М10x35 | Болт | |
| 17 | ШЧ10 | Шайба | |
| 18 | ШП10 | Шайба | |
| 19 | М10 | Гайка | |
| 20 | 70-6709120 | Рама боковая | |
| 21 | 70-6709036 | Крыша | |
| 22 | М6х20 | Винт | |
| 23 | ШЧ6 | Шайба | |
| 24 | ШП6 | Шайба | |
| 25 | М6 | Гайка | |
| 26 | 70-6709130 | Поперечина задняя | |
| 27 | 70-6709120-01 | Рама боковая | |
| 28 | 70-6702020-03 | Основание | |
| 29 | М12х110 | Болт | |
| 30 | 70-6702078-Б | Крышка | |
| 31 | М12х120 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
