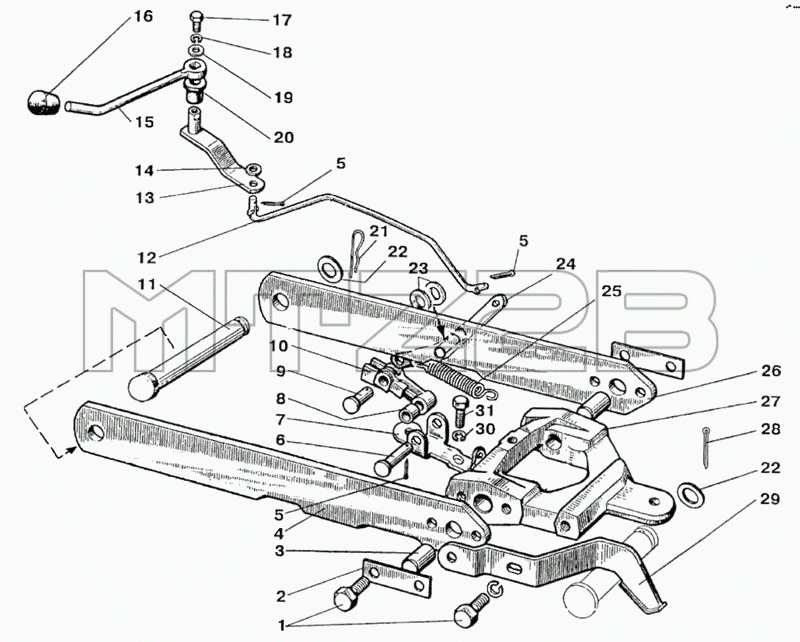

Каталог запасных частей к технике: МТЗ-90/92. Механизм фиксации
80-4605110
1
2
3
4
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-4605110 | 80-4605110 | Механизм фиксации | |
| 1 | М12х30 | Болт | |
| 2 | 70-4619016 | Пластина | |
| 3 | 85-4619017-01 | Штифт | |
| 4 | 80-4619012-Б-01 | Тяга | |
| 5 | 3,2x18 | Шплинт | |
| 6 | 12x48 | Палец | |
| 7 | 70-4619033 | Кронштейн | |
| 8 | 50-4605069-01 | Втулка | |
| 9 | 12x32 | Палец | |
| 10 | 70-4619029-Б | Рычаг | |
| 11 | 80-4619019 | Палец | |
| 12 | 80-4619134 | Тяга | |
| 13 | 85-4619035 | Рычаг | |
| 14 | ШЧ8 | Шайба | |
| 15 | 85-4619036 | Рукоятка | |
| 16 | 70-3401093 | Наконечник | |
| 17 | М6х14 | Болт | |
| 18 | ШП6 | Шайба | |
| 19 | ШЧ6 | Шайба | |
| 20 | 50-4607082-А | Втулка | |
| 21 | А61.07.001 | Шплинт | |
| 22 | 70-4619042 | Шайба | |
| 23 | 85-4619014 | Шайба | |
| 24 | 80-4619128 | Рычаг | |
| 25 | 50-1310158-Б | Пружина | |
| 26 | 80-4619105 | Тяга | |
| 27 | 80-4619011 | Захват | |
| 28 | 5x36 | Шплинт | |
| 29 | 80-4619020 | Пластина | |
| 30 | ШП8 | Шайба | |
| 31 | М8х16 | Болт |
