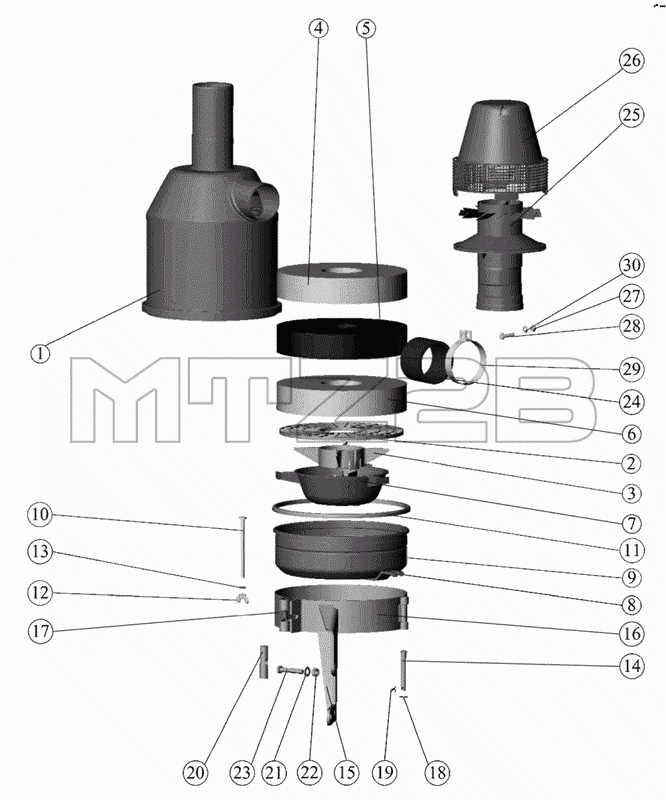

Каталог запасных частей к технике: МТЗ-90/92. Установка воздухоочистителя
240-1109010-А-15
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 240-1109010-А-15 | 240-1109010-А-15 | Установка воздухоочистителя | |
| 240-1109015-А-08 | 240-1109015-А-08 | Воздухоочиститель | |
| 1 | 240-1109035-А2-09 | Корпус воздухоочистителя | |
| 2 | 240-1109095 | Обойма | |
| 3 | 240-1109096-Б1 | Стопор обоймы | |
| 4 | 240-1109165 | Элемент фильтрующий | |
| 5 | 240-1109166-Б | Элемент фильтрующий | |
| 6 | 240-1109167-Б | Элемент фильтрующий | |
| 7 | 240-1109254-В | Ванна масляная | |
| 8 | 240-1109255 | Поддон | |
| 9 | 240-1109262 | Болт | |
| 10 | 240-1109306 | Кольцо | |
| 11 | М6-6Н.45Л | Гайка-барашек | |
| 12 | 6.01.08КП | Шайба | |
| 13 | 50-1109296-Б | Палец | |
| 14 | 240-1109290-Б1 | Кронштейн | |
| 15 | 240-1109299 | Хомут | |
| 15 | 240-1109280 | Кронштейн | |
| 16 | 50-1401067 | Шайба | |
| 17 | 3.2X18.019 | Шплинт | |
| 18 | 50Л-1109301-Б | Палец | |
| 19 | 50-1401067 | Шайба | |
| 20 | М8-6Н | Гайка | |
| 21 | M8-6gX 45 | Болт | |
| 22 | РД 63-74-75-0,2 | Рукав-деталь | |
| 23 | A53.21.001 | Патрубок | |
| 24 | A53.21.002 | Колпак | |
| 25 | A53.21.000 | Моноциклон | |
| 25 | XC-71.016 | Хомут стяжной |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
