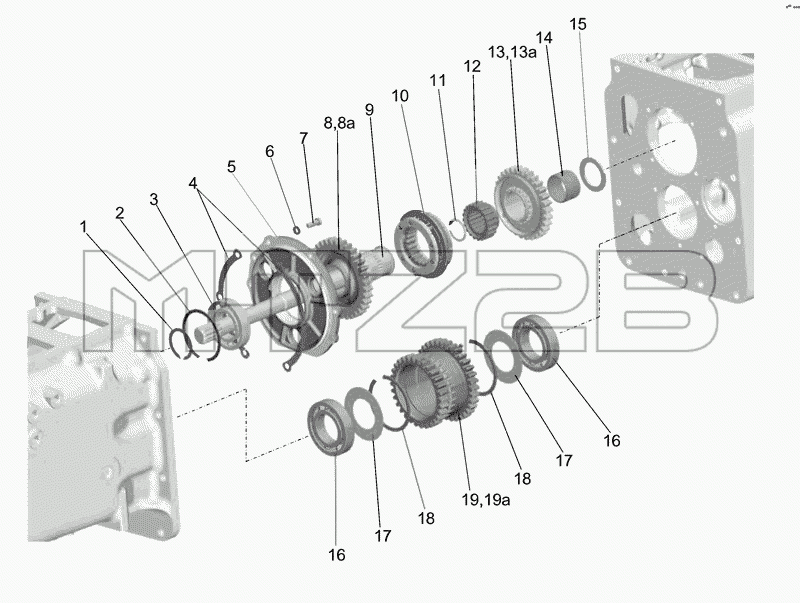

Каталог запасных частей к технике: МТЗ-920.4/952.4. Синхронизированный понижающий редуктор
1
2
3
4
4
5
6
7
8
9
9
10
11
12
13
14
15
16
16
17
17
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2С55 | Кольцо | |
| 2 | 2С110 | Кольцо | |
| 3 | 211АУШ1 | Подшипник | |
| 4 | 74-1721023 | Прокладка | |
| 4 | 74-1721023-01 | Прокладка | |
| 5 | 70-1721022 | Крышка опорная | |
| 6 | 10ОТ | Шайба ОСТ 37.001.115-75 | |
| 7 | M10-6gx25.88.35.019 | Болт | |
| 8 | 74-1721090 | Шестерня | |
| 9 | 74-1721113 | Вал | |
| 9 | 74-1721020 | Вал в сборе | |
| 10 | 74-1701060-А | Синхронизатор | |
| 11 | С40 | Кольцо | |
| 12 | 74-1721028 | Втулка | |
| 13 | 74-1721080 | Шестерня | |
| 14 | 3КК50х57х36Е | Подшипник | |
| 15 | 74-1701026 | Шайба | |
| 16 | 212АУШ1 | Подшипник | |
| 17 | 70-1721318 | Шайба маслоотражательная | |
| 18 | 2С110 | Кольцо | |
| 19 | 70-1721040 | Шестерня редуктора в сборе | |
| 19 | 70-1721041 | Шестерня редуктора |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
