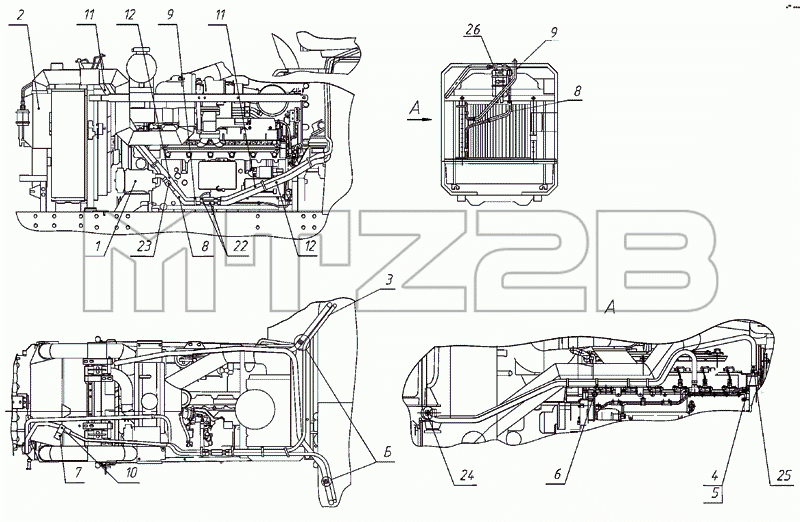

Каталог запасных частей к технике: МТЗ-920.4/952.4. Установка кондиционера
1025.4-8100010
1
2
3
4
5
6
7
8
8
9
9
10
11
11
12
12
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1025.4-8100010 | 1025.4-8100010 | Система кондиционирования воздуха | |
| 1 | 1222.4-8114010 | Компрессор кондиционера | |
| 2 | 1025-8112010 | Установка конденсатора | |
| 3 | 1221.1-8101010-01 | Установка отопителя-охладителя | |
| 4 | 2022.4-8101001 | Гайка | |
| 5 | 2022.4-8101002 | Штуцер | |
| 6 | 80-3723045-01 | Манжета | |
| 7 | 923-3723012 | Хомутик | |
| 8 | 2822ДЦ-8100013 | Шланг | |
| 9 | 2822ДЦ-8100013-01 | Шланг | |
| 10 | 3022-8100011 | Трубка | |
| 11 | 3022-8100012 | Шланг | |
| 12 | 3022-8100012-01 | Шланг | |
| 13 | 3022-8112011 | Кронштейн | |
| 19 | М8-6Н.6.019 | Гайка | |
| 20 | С8.01.019 | Шайба | |
| 21 | 8Т | Шайба | |
| 22 | БРС-81 | Комплект быстроразъемных соединений | |
| 23 | МТ8100000-01 | Кондиционер | |
| 24 | ПО11 | Кран | |
| 25 | НОРМАTORRO20-32/9-C6W | Хомут | |
| 26 | НОРМАTORRO70-90/9-C6W | Хомут |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
