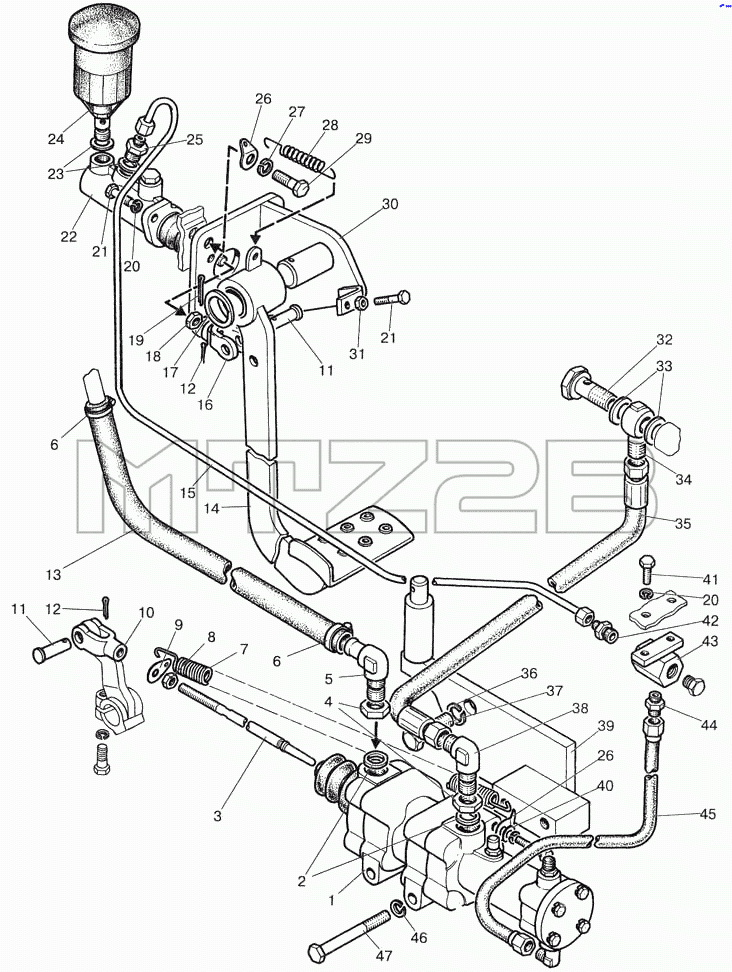

Каталог запасных частей к технике: МТЗ-922. Управление сцеплением
1
2
3
4
5
6
6
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
20
21
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1522-1602510 | Гидроусилитель | |
| 2 | 017-022-30-1-4 | Кольцо | |
| 3 | 822-1602112 | Тяга | |
| 4 | 40-3405062 | Гайка | |
| 5 | 923-1602065 | Штуцер поворотный | |
| 6 | ХС-23 | Хомут | |
| 7 | 50-1605152 | Пружина | |
| 8 | М12 | Гайка | |
| 9 | 923-1602116 | Ушко | |
| 10 | 50-3502203 | Вилка | |
| 11 | 12х32 | Палец | |
| 12 | 3,2х18 | Шплинт | |
| 13 | 923-1602711 | Шланг | |
| 14 | 1522-1602090 | Педаль | |
| 15 | 1522-1602595 | Маслопровод | |
| 16 | 822-3502203 | Вилка | |
| 17 | 50-3406037 | Шайба упорная | |
| 18 | М10 | Гайка | |
| 19 | 4х36 | Шплинт | |
| 20 | ШП8 | Шайба | |
| 21 | М8х35 | Болт | |
| 22 | А73067386 | Цилиндр «Meritor» | |
| 23 | Д18-055А | Кольцо | |
| 24 | 822-1602120 | Бачок | |
| 25 | 822-3503083 | Штуцер | |
| 26 | 80-1602116 | Ушко | |
| 27 | ШП10 | Шайба | |
| 28 | 70-4616033 зам. | Пружина | |
| 29 | М10х25 | Болт | |
| 30 | 1522-1602030 | Кронштейн | |
| 31 | М8 | Гайка | |
| 32 | 40-4607032 | Болт | |
| 33 | 40-4607038-А | Шайба | |
| 34 | 530-4614029 | Угольник | |
| 35 | Н036.83.090 | Рукав высокого давления L=1035 мм | |
| 36 | ШП16 | Шайба | |
| 37 | М16х45 | Болт | |
| 38 | 40-3405061-А | Штуцер М20х1,5 | |
| 39 | 923-1602060 | Кронштейн | |
| 40 | ШЧ8 | Шайба | |
| 41 | М8х25 | Болт | |
| 42 | 822-3503155 | Штуцер | |
| 43 | 922-1602110 | Угольник | |
| 44 | 822-3503701 | Штуцер | |
| 45 | 2022-1602190 | Рукав гибкий | |
| 46 | ШП12 | Шайба | |
| 47 | М12х100 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
