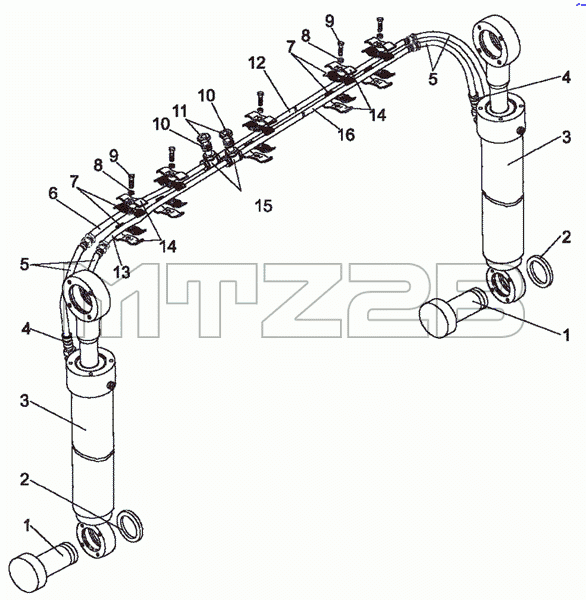

Каталог запасных частей к технике: МТЗ МУП-351. Гидросистема ковша двухчелюстного
П10М-0402010
1
1
2
2
3
3
4
4
5
5
6
7
7
8
8
9
9
10
10
10
10
11
12
13
14
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| П10М-0402010 | П10М-0402010 | Гидросистема ковша двухчелюстного | |
| 1 | 82.7-0401012 | Палец | |
| 2 | 82.7-0401011 | Шайба | |
| 3 | Ц80х200-3 | Гидроцилиндр | |
| 4 | H.036.05002 | Штуцер | |
| 5 | Н.036.83040 | Рукав | |
| 6 | П10М-0401095 | Трубопровод | |
| 7 | 70-4607158-01 | Прокладка | |
| 8 | 4598166046 | Шайба 8Т | |
| 9 | М8-6дх35.88.35.019 | Болт | |
| 10 | М036.50Р | Муфта | |
| 10 | PPV3.1320.703 | Корпус левый | |
| 10 | PPV.1320.712 | Муфта | |
| 11 | Н.036.12010 | Заглушка | |
| 12 | П10М-0401095-02 | Трубопровод | |
| 13 | П10М-0401095-01 | Трубопровод | |
| 14 | 70-3407146 | Планка | |
| 15 | П10М-0401100 | Трубопровод | |
| 16 | П10М-0401095-03 | Трубопровод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
