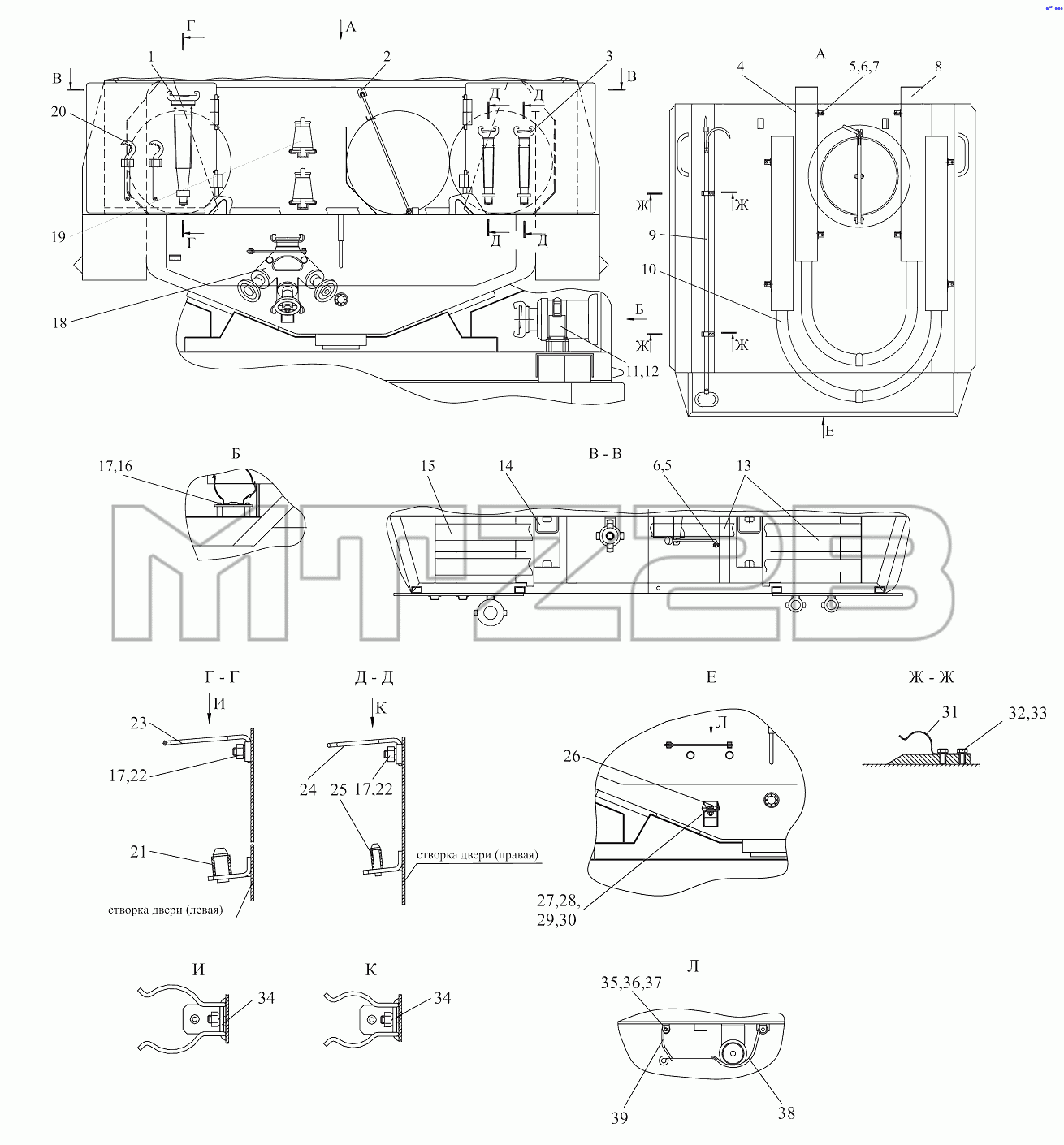

Каталог запасных частей к технике: МТЗ Ш-353М. Арматура пожарная 403М-8504010
1
2
3
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
17
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | РС-70 | Ствол ручной пожарный | |
| 2 | 403М-8504070 | Тяга | |
| 3 | РС-50 | Ствол ручной пожарный | |
| 4 | 373М-8504040-03 | Пенал | |
| 5 | ШайбаС8.01.08.019 | Шайба | |
| 6 | Шплинт2x20.019 | Шплинт 2x20.019 | |
| 7 | БолтМ8-6gх14.88.35.019 | Болт | |
| 8 | 373М-8504040-02 | Пенал | |
| 9 | 403М-8504050 | Багор | |
| 10 | Рукав | Рукав всасывающий армированный | |
| 11 | 373М-8504080 | Замок баллона | |
| 12 | СВ-80У | Сетка всасывающая | |
| 13 | Рукав | Рукав всасывающий армированный | |
| 14 | Зажим50-80У1 | Зажим 50-80У1 | |
| 15 | Рукав | Рукав всасывающий армированный | |
| 16 | БолтМ8-6gх20.88.35.019 | Болт | |
| 17 | 4598166046 | Шайба 8Т | |
| 18 | ГП70x50 | Головка напорная ГП70x50 | |
| 19 | РТ70 | Разветвление рукавное РТ70 | |
| 20 | К50-80 | Ключ | |
| 21 | 373М-8504005-01 | Оболочка | |
| 22 | ГайкаМ8-6H.6.019 | Гайка М8-6H.6.019 | |
| 23 | 373М-8504007 | Зажим | |
| 24 | 403М-8504006 | Зажим | |
| 25 | 373М-8504005 | Оболочка | |
| 26 | 403М-8504016 | Конус | |
| 27 | БолтМ10-6gх30.88.35.019 | Болт | |
| 28 | ГайкаМ10-6H.6.019 | Гайка М10-6H.6.019 | |
| 29 | ШайбаС10.01.08.019 | Шайба С 10.01.08.019 | |
| 30 | 4598166047 | Шайба 10.ОТ | |
| 31 | 403М-8504003 | Клипс | |
| 32 | БолтМ6-6gх12.88.35.019 | Болт | |
| 33 | 4598166045 | Шайба 6Т | |
| 34 | 373М-8504008 | Прижим | |
| 35 | ШайбаС6.01.08.019 | Шайба С6.01.08.019 | |
| 36 | Ось6-6h11x28.35.Ц9…15хр | Ось 6-6h11x28.35.Ц9…15хр | |
| 37 | Шплинт1,6x12.019 | Шплинт | |
| 38 | 403М-8504017 | Замок | |
| 39 | 403М-8504018 | Петля |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
