Каталог запчастей МТЗ и ММЗ

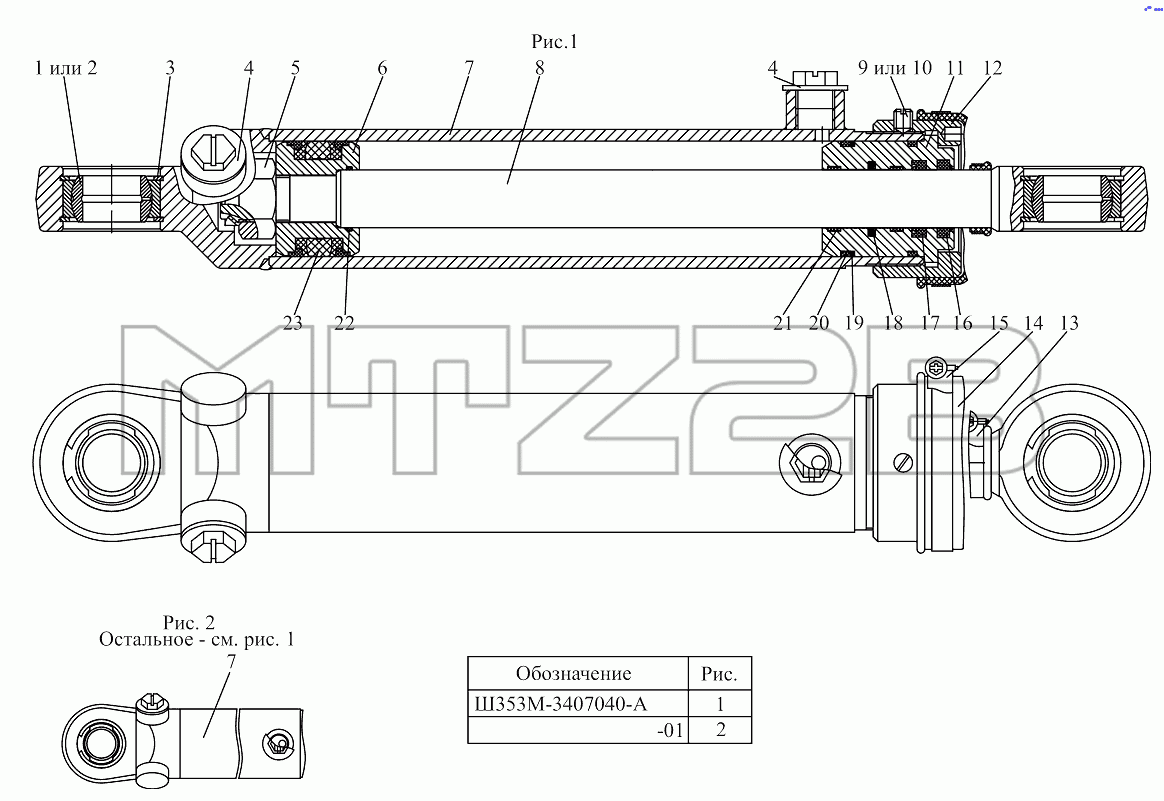

Каталог запасных частей к технике: МТЗ Ш-353М. Гидроцилиндр Ш353М-3407040-А, Ш353М-3407040-А-01
Ш353М-3407040-А
Ш353М-3407040-А-01
1
2
3
4
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Ш353М-3407040-А | Ш353М-3407040-А | Гидроцилиндр | |
| Ш353М-3407040-А-01 | Ш353М-3407040-А-01 | Гидроцилиндр | |
| Ш353М-3407045-01 | Ш353М-3407045-01 | Корпус цилиндра | |
| 1 | ШС-25 | Подшипник | |
| 2 | ШСП-25 | Подшипник | |
| 3 | КольцоС42 | Кольцо С 42 | |
| 4 | Ц50-3405229 | Пробка | |
| 5 | Ц50-3405222 | Гайка | |
| 6 | Ц50-3405223-Б | Поршень | |
| 7 | Ш353М-3407045 | Корпус цилиндра | |
| 8 | Ц50-3405221-Б | Шток | |
| 9 | ВинтА.М8-6gх10.45Н.40Х.05 | Винт А.М8-6gх10.45Н.40Х.05 | |
| 10 | ВинтА.М8-6gх10.45Н.40Х.05 | Винт А.М8-6gх10.45Н.40Х.05 | |
| 11 | Ц50-3405218-Б | Крышка передняя | |
| 12 | Ц50-3405224 | Гайка | |
| 13 | TORRO25-40/971 | Хомут | |
| 14 | Ш353М-3407016 | Чехол | |
| 15 | TORRO70-90/971 | Хомут | |
| 16 | 24004792PU625-33,6-6,5 | Манжета штока | |
| 17 | 24223269T2025-33-5,7 | Уплотнение штока | |
| 18 | 24223123OMS-MR25-32,3-3 | Уплотнение штока | |
| 19 | Ц50-3405228 | Кольцо защитное | |
| 20 | Кольцо045-050-30-2-2 | Кольцо | |
| 21 | 24226044SB25-28-5,5 | Направляющая штока | |
| 22 | Кольцо025-028-19-2-2 | Кольцо 025-028-19-2-2 | |
| 23 | 24251797L4350-34-20,5 | Уплотнение поршня |
