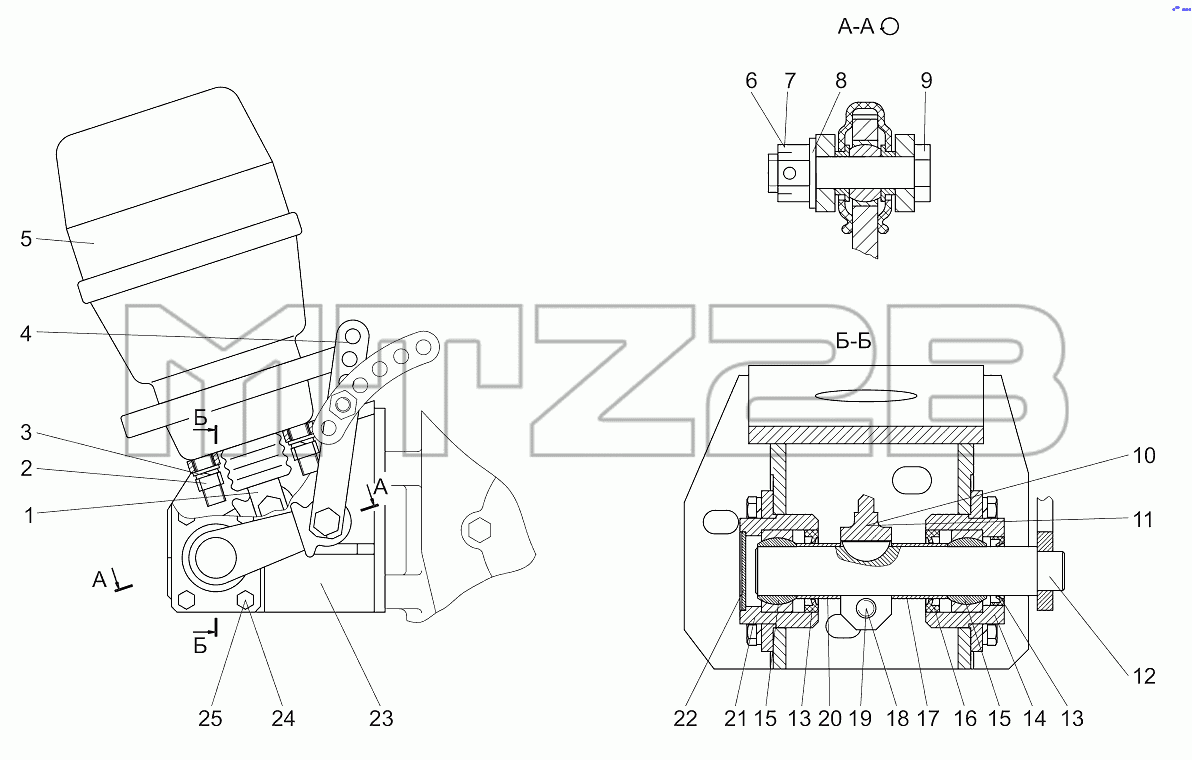

Каталог запасных частей к технике: МТЗ Ш-353М. Механизм управления стояночным тормозом Ш353М-3508010
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 353-3502183 | Вилка | |
| 2 | ГайкаМ12х1,25-6Н.8.35.019 | Гайка М12х1,25-6Н.8.35.019 | |
| 3 | 4598166068 | Шайба 12ОТ | |
| 4 | Ш353М-3508012 | Тяга | |
| 5 | 4540-3519110-20 | Камера тормозная с пружинным энергоаккумулятором | |
| 6 | ГайкаМ12х1,25-6Н.04.019 | Гайка | |
| 7 | Шплинт2,5х25.019 | Шплинт | |
| 8 | ШайбаС12.01.019 | Шайба | |
| 9 | 353-3502013 | Ось | |
| 10 | Ш353М-3508080 | Рычаг | |
| 11 | Шпонка6х10 | Шпонка 6х10 | |
| 12 | Ш353М-3508070 | Вал с рычагом | |
| 13 | Ш353М-1301535 | Манжета | |
| 14 | Ш353М-3508065 | Корпус | |
| 15 | ШСП-25 | Подшипник | |
| 16 | Ш353М-1301435 | Манжета | |
| 17 | Ш353М-3508021-01 | Втулка | |
| 18 | БолтМ10-6gх35.88.35.019 | Болт | |
| 19 | 4598166067 | Шайба 10ОТ | |
| 20 | Ш353М-3508021 | Втулка | |
| 21 | Ш353М-3508055 | Корпус | |
| 22 | 40-08пс.Ц9.хр. | Заглушка | |
| 23 | Ш353М-3508040 | Кронштейн | |
| 24 | БолтМ8-6gх16.88.35.019 | Болт | |
| 25 | 4598166046 | Шайба 8Т |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
