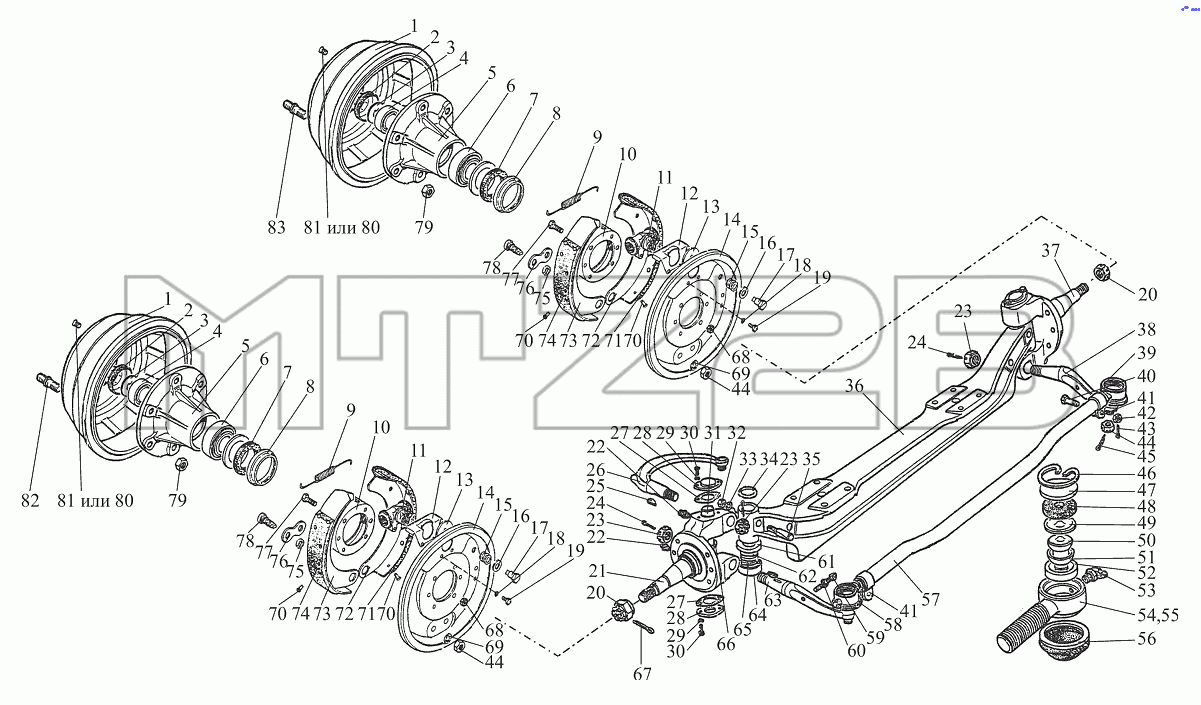

Каталог запасных частей к технике: МТЗ Ш-353М. Ось передняя с тормозами Ш353М-3000010-А
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
22
22
23
23
23
24
24
25
26
27
27
28
28
29
29
30
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
44
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
68
69
69
70
70
70
70
71
71
72
72
73
73
74
74
75
75
76
76
77
77
78
78
79
79
80
80
81
81
82
83
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 51-3501070-Б3 | Барабан тормозной передний | |
| 2 | 51-3103065-Б | Колпак ступицы | |
| 3 | 51-3103030-Б | Шайба упорная | |
| 4 | 51-3103025-Б | Подшипник наружный | |
| 5 | 353-3001050 | Ступица | |
| 6 | 53А-3103020 | Подшипник внутренний | |
| 7 | 51-3103038-А2 | Сальник ступицы | |
| 8 | 51-3103036-Б | Обойма сальника ступицы | |
| 9 | 51-3501035 | Пружина стяжная колодок | |
| 10 | 53А-3501060 | Маслоотражатель | |
| 11 | 52-3501040 | Цилиндр колесный переднего тормоза | |
| 12 | 53-3501050-01 | Экран | |
| 13 | 51-3501036-Б | Эксцентрик регулировочный | |
| 14 | 52-3501012 | Щит переднего тормоза | |
| 15 | 51-3501037 | Пружина регулировочного эксцентрика | |
| 16 | 252016-П8 | Шайба 14,5 болта регулировочного эксцентрика | |
| 17 | 52-3502038 | Болт регулировочного эксцентрика | |
| 18 | 252135-П2 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | |
| 19 | 201455-П8 | Болт М8х18 | |
| 20 | 292961-П8 | Гайка М24х1,5 специальная | |
| 21 | 53А-3001013 | Кулак поворотный левый | |
| 22 | Масленка1.3.Ц6 | Масленка 1.3.Ц6 | |
| 23 | ГайкаМ22х1,5-6Н.6.019 | Гайка М22х1,5-6Н.6.019 | |
| 24 | Шплинт5х36.019 | Шплинт | |
| 25 | Шпонка5х9 | Шпонка 5х9 | |
| 26 | 353-3001035-Б | Рычаг поворотного кулака | |
| 27 | 53-3001052-А | Прокладка крышки шкворня | |
| 28 | 53-3001040-А | Крышка | |
| 29 | 4598166045 | Шайба 6Т | |
| 30 | БолтМ6-6gх10.88.35.019 | Болт М6-6gх10.88.35.019 | |
| 31 | 53-А-3001019 | Шкворень поворотного кулака | |
| 32 | ГайкаМ12х1,25-6Н.6.019 | Гайка М12х1,25-6Н.6.019 | |
| 33 | 4598166068 | Шайба 12ОТ | |
| 34 | 51-3001022 | Шайба регулировочная | |
| 35 | 51-3001025-02 | Штифт стопорный | |
| 36 | 53-3001010 | Балка передней оси | |
| 37 | 53А-3001012 | Кулак поворотный правый | |
| 38 | Ш353М-3001036 | Рычаг рулевой трапеции правый | |
| 39 | 53А-3003056 | Наконечник поперечной рулевой тяги правый в сборе | |
| 40 | Болт2М10х1-6х38.88.35.019 | Болт 2М10х1-6х38.88.35.019 | |
| 41 | 53А-3003078-01 | Хомут стяжной рулевой тяги | |
| 42 | ГайкаМ10х1-6Н.6.019 | Гайка М10х1-6Н.6.019 | |
| 43 | Шплинт2,5х18.019 | Шплинт | |
| 44 | ГайкаМ16х1,5-6Н.6.019 | Гайка М16х1,5-6Н.6.019 | |
| 45 | Шплинт4х32.019 | Шплинт 4х32.019 | |
| 46 | 53А-3003071 | Кольцо стопорное заглушки наконечника | |
| 47 | 53А-3003106-02 | Крышка наконечника | |
| 48 | 52-3003074-11 | Буфер опорной пяты | |
| 49 | 53А-3003068-10 | Пята опорная пальца | |
| 50 | 52-3003065 | Палец наконечника | |
| 51 | 52-3003066 | Сухарь пальца наконечника | |
| 52 | 53А-3003067 | Вкладыш наконечника | |
| 53 | 264040-П8 | Пресс - масленка К1/8 | |
| 54 | 53А-3003062 | Наконечник поперечной рулевой тяги правы | |
| 55 | 53А-3003063 | Наконечник поперечной рулевой тяги левый | |
| 56 | 53А-3003162 | Уплотнитель наконечника с обоймой в сборе | |
| 57 | Ш353М-3003050 | Тяга рулевая поперечная | |
| 58 | 53А-3003057-01 | Наконечник поперечной рулевой тяги левый в сборе | |
| 59 | Ш353М-3001032 | Болт регулировочный | |
| 60 | ГайкаМ10х1,25-6Н.05.35.019 | Гайка М10х1,25-6Н.05.35.019 | |
| 61 | 51-3001021 | Колпак подшипника | |
| 62 | 52-3001029-01 | Шайба упорная шкворня | |
| 63 | Ш353М-3001036-01 | Рычаг рулевой трапеции левый | |
| 64 | 52-3001027 | Обойма подшипника | |
| 65 | 52-3001028-01 | Шайба упорная | |
| 66 | 53А-3001023 | Кольцо уплотнительное | |
| 67 | Шплинт5х45.019 | Шплинт 5х45.019 | |
| 68 | ГайкаМ12х1,25-6Н.6.019 | Гайка М12х1,25-6Н.6.019 | |
| 69 | 252139-П2 | Шайба 16ОТ 65Г ОСТ 37.001.115-74 | |
| 70 | 294108-П | Заклепка 5х10 | |
| 71 | 51-3501105 | Накладка фрикционная передней колонки | |
| 72 | 53-3501090 | Колодка и фрикционная накладка переднего тормоза в сборе передняя | |
| 73 | 53-3501091 | Колодка и фрикционная накладка переднего тормоза в сборе задняя | |
| 74 | 51-3501106 | Накладка фрикционная задней колонки | |
| 75 | 51-3501028 | Эксцентрик опорного пальца | |
| 76 | 51-3501030-А | Пластина опорных пальцев колод | |
| 77 | ГайкаМ12х1,25-6х38.88.35.019 | Гайка М12х1,25-6х38.88.35.019 | |
| 78 | 52-3502068-01 | Палец опорный колодок | |
| 79 | ГайкаМ20х1,5-6Н.6.019 | Гайка М20х1,5-6Н.6.019 | |
| 80 | 290781-П8 | Винт М10-6gх20 | |
| 81 | ВинтВМ10.6gх20.58.019 | Винт ВМ10.6gх20.58.019 | |
| 82 | 353-3001041 | Болт ступицы правый | |
| 83 | 353-3001042 | Болт ступицы левый |
