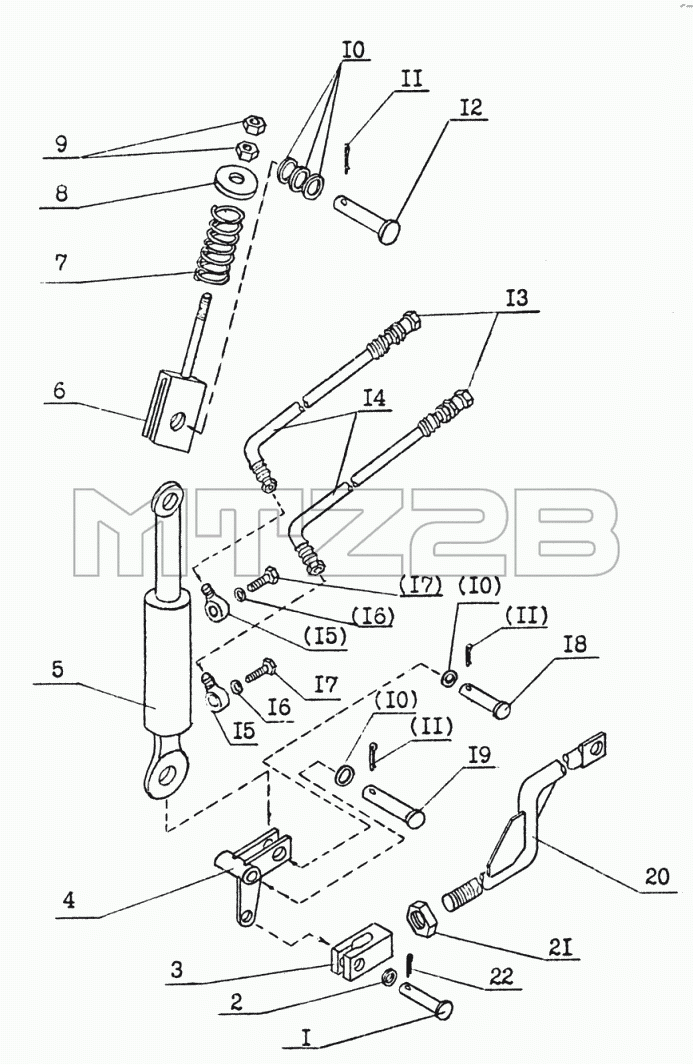

Каталог запасных частей к технике: МТЗ ТТР-401М. Гидропривод управления лебедкой
1
2
3
4
5
5
6
7
8
9
10
10
10
11
11
11
12
13
14
15
15
16
16
17
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ТП30-0302164-01 | Ось | |
| 2 | С 12.01.0115 | Шайба С 12.01.0115 | |
| 3 | ТП30-0300012 | Вилка | |
| 4 | ТП30-0300240 | Рычаг | |
| 5 | Ц40х70-11 | Гидроцилиндр | |
| 5 | Ц40х70.010 | Гидроцилиндр | |
| 6 | ТП30-0300245 | Шток | |
| 7 | 82.6-4713203 | Пружина | |
| 8 | ТП30-0301072-01 | Тарелка | |
| 9 | М12-6Н.8.35.016 | Гайка М12-6Н.8.35.016 | |
| 10 | ТП30-0300013 | Шайба | |
| 11 | 4х32.016 | Шплинт 4х32.016 | |
| 12 | ТП30-0300011-01 | Палец | |
| 13 | 3057-4616350 | Клапан запорного устройства диаметр 12 правый в сборе | |
| 14 | Н.036.83.090 | Рукав высокого давления | |
| 15 | Н.036.26.002 | Угольник поворотный | |
| 16 | 40-46.07.038-А | Шайба | |
| 17 | 40-4607032 | Болт | |
| 18 | ТП30-0300011 | Палец | |
| 19 | ТП30-0300011-02 | Палец | |
| 20 | ТП30-0300250 | Тяга | |
| 21 | М6х1,5-6Н.8.35.016 | Гайка М6х1,5-6Н.8.35.016 | |
| 22 | 3,2х25.016 | Шплинт 3,2х25.016 |
