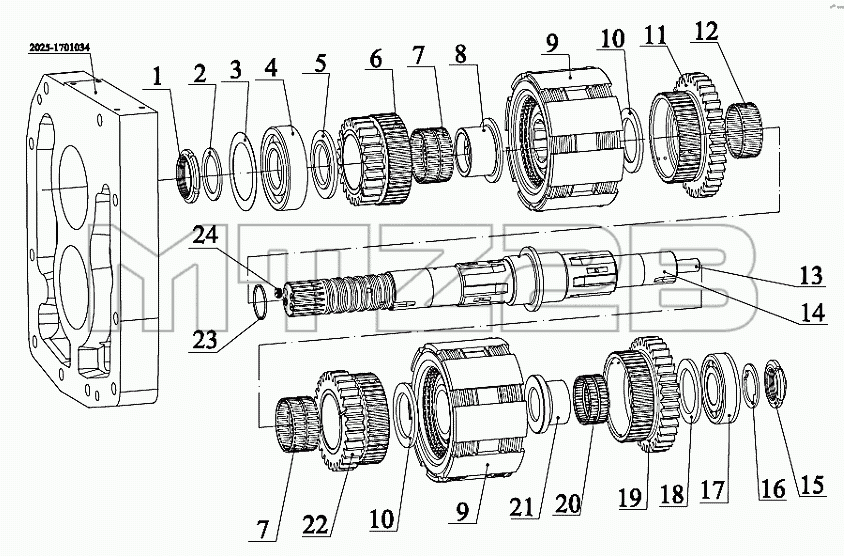

Каталог запасных частей к технике: МТЗ 2122.3/2122.4. Узел передач. Вал первичный
1
2
3
4
5
6
7
7
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2422-1701020 | 2422-1701020 | Узел передач | |
| 1 | 80-1701047 | Гайка | |
| 2 | 80-1701186 | Шайба | |
| 3 | 1222-1701033 | Шайба | |
| 4 | 9211.23 | Подшипник QJ 311 | |
| 5 | 2025-1701043 | Шайба | |
| 6 | 2125-1701042 | Шестерня | |
| 7 | 9215.01 | Подшипник К 70х78х20 | |
| 8 | 2125-1701041 | Втулка | |
| 9 | 2025-1701070 | Фрикцион | |
| 10 | 2025-1701044 | Шайба | |
| 11 | 2125-1701054 | Шестерня | |
| 12 | 9215.03 | Подшипник К 70х78х30 | |
| 13 | 80-1701053 | Дроссель | |
| 14 | 2125-1701032 | Вал | |
| 15 | 80-1701045 | Гайка | |
| 16 | 80-1701056 | Шайба | |
| 17 | 692309КМ | Подшипник | |
| 18 | 1222-1701049 | Шайба | |
| 19 | 2125-1701052 | Шестерня | |
| 20 | КК62х70х31Е(664913Е) | Подшипник | |
| 21 | 2125-1701046 | Втулка | |
| 22 | 2025-1701048 | Шестерня | |
| 23 | 2522-1802083 | Кольцо уплотнительное | |
| 24 | 80-1701063 | Пробка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
