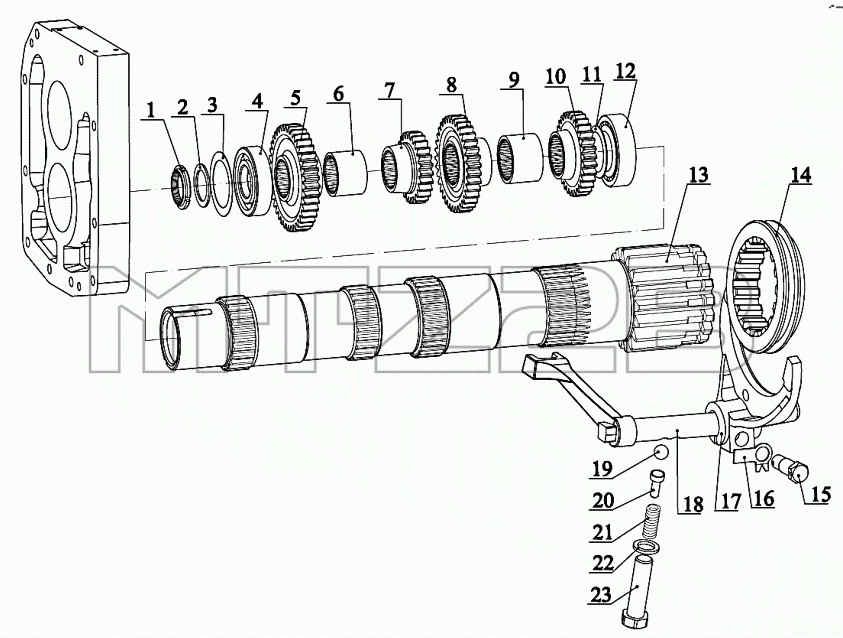

Каталог запасных частей к технике: МТЗ 2122.3/2122.4. Узел передач. Вал промежуточный
1
2
3
4
5
6
7
8
9
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2422-1701020 | 2422-1701020 | Узел передач | |
| 1 | 80-1701047 | Гайка | |
| 2 | 80-1701186 | Шайба | |
| 3 | 1222-1701033 | Шайба | |
| 4 | 9211.23 | Подшипник QJ 311 | |
| 5 | 2125-1701212 | Шестерня | |
| 6 | 2025-1701213 | Втулка | |
| 7 | 2125-1701219 | Шестерня | |
| 8 | 2025-1701214 | Шестерня | |
| 9 | 2025-1701217 | Втулка | |
| 10 | 2125-1701216 | Шестерня | |
| 11 | 1222-1701223-01 | Шайба | |
| 11 | 1222-1701223 | Шайба | |
| 12 | 9217.01 | Подшипник 22214 | |
| 13 | 2025-1701182 | Вал | |
| 14 | 80-1701184 | Муфта | |
| 15 | 80-1702108 | Болт | |
| 16 | 220-3503024 | Пластина стопорная | |
| 17 | 85-1702034 | Вилка | |
| 18 | 2022-1702038 | Поводок | |
| 19 | Шарик10,0-60 | Шарик 10,0-60 | |
| 20 | 80-1704039 | Направляющая | |
| 21 | 50-1702148-А | Пружина фиксатора | |
| 22 | 85-1702051 | Шайба | |
| 23 | БолтМ12-6gх55.88.35.019 | Болт М12-6gх55.88.35.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
