Каталог запчастей МТЗ и ММЗ

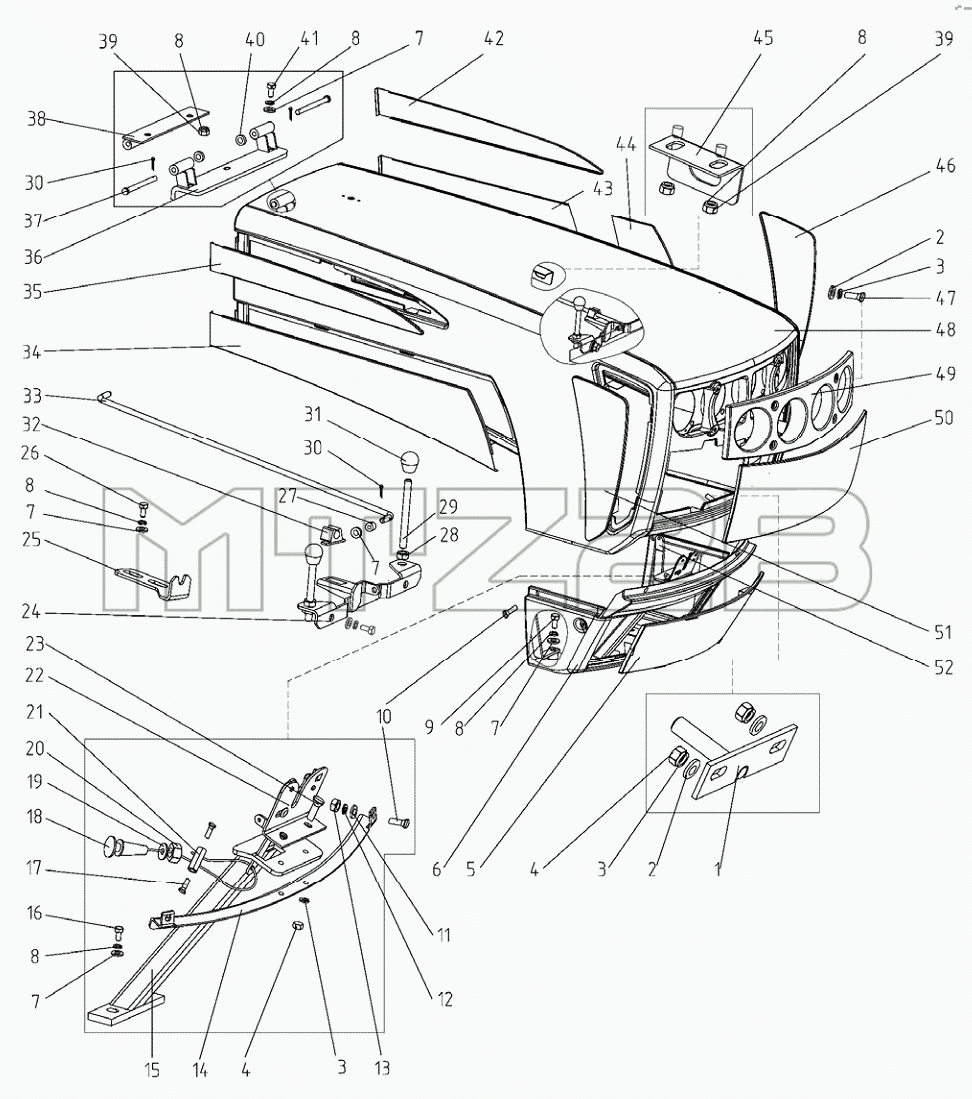

Каталог запасных частей к технике: МТЗ 622. Облицовка
422-8400005
1
2
2
3
3
3
4
4
5
6
7
7
7
7
7
8
8
8
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 422-8400005 | 422-8400005 | Облицовка | |
| 1 | 322-8402160 | Ось | |
| 2 | С6.01.019 | Шайба | |
| 3 | 6Т | Шайба | |
| 4 | М6-6Н.6.019 | Гайка | |
| 5 | 322-8402101 | Решётка | |
| 6 | 422-8402050 | Основание | |
| 7 | С8.01.019 | Шайба | |
| 8 | 8Т | Шайба | |
| 9 | М8-6gx35.88.35.019 | Болт | |
| 10 | ВМ5-6gx16.58.019 | Винт | |
| 11 | С5.01.019 | Шайба | |
| 12 | 5Т | Шайба | |
| 13 | М5-6Н.6.019 | Гайка ГОСТ 5915-70 | |
| 14 | 422-8402001 | Дуга | |
| 15 | 322-8402200 | Опора | |
| 16 | М8-6gx30.88.35.019 | Болт | |
| 17 | ВМ5-6gx16.58.019 | Винт | |
| 18 | 822-8400080 | Трос управления | |
| 19 | С12.01.019 | Шайба | |
| 20 | М12х1,25-6Н.6.019 | Гайка | |
| 21 | 70-4803023 | Муфта | |
| 22 | 80-8402410 | Замок | |
| 23 | ВМ6-6gx20.58.019 | Винт | |
| 24 | 422-8402210-Б | Опора | |
| 25 | 422-8402002-Б | Кронштейн | |
| 26 | М8-6gx20.88.019 | Болт | |
| 27 | 549А-1305044 | Кольцо | |
| 28 | М10-6Н.6.019 | Гайка | |
| 29 | 923-8400033-02 | Стержень | |
| 30 | 3.2х18.019 | Шплинт | |
| 31 | 70-3401093 | Наконечник | |
| 32 | 90-8400021 | Зажим | |
| 33 | 90-8400070-03 | Тяга | |
| 34 | 322-8402104 | Решётка | |
| 35 | 322-8402102-01 | Решётка | |
| 36 | 622-8402180 | Петля | |
| 37 | 322-8402171 | Ось | |
| 38 | 422.1-8402190 | Петля | |
| 39 | М8-6Н.6.019 | Гайка | |
| 40 | С10.01.019 | Шайба | |
| 41 | М8-6gx25.88.35.019 | Болт | |
| 42 | 322-8402102 | Решётка | |
| 43 | 322-8402105 | Решётка | |
| 44 | 322-8402106 | Решётка | |
| 45 | 90-8400012 | Кронштейн | |
| 46 | 322-8402103 | Решётка | |
| 47 | ВМ6-6gx14.58.019 | Винт | |
| 48 | 322-8402020 | Капот | |
| 49 | 322-8402081 | Рамка | |
| 50 | 322-8402110 | Решётка | |
| 51 | 322-8402103-01 | Решётка | |
| 52 | 422-8402230 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
