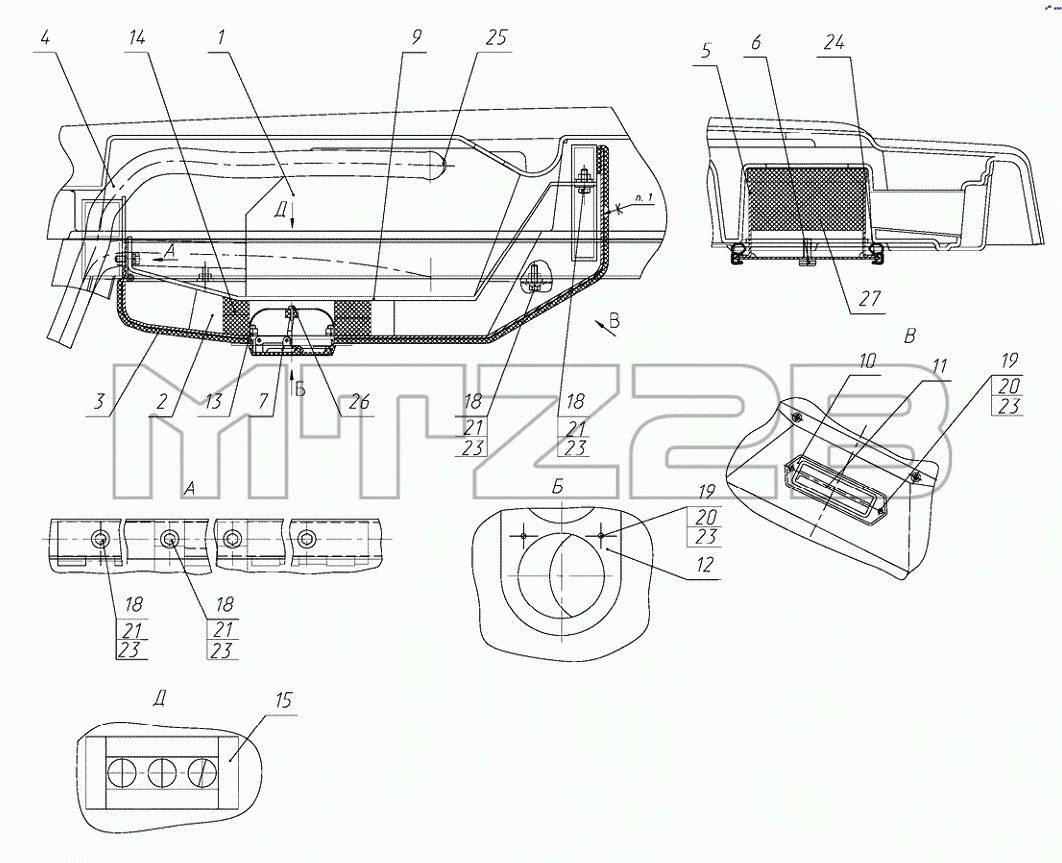

Каталог запасных частей к технике: МТЗ 622. Система вентиляции и отопления
322-8101010
1
2
3
4
5
6
7
9
10
11
12
13
14
15
18
18
18
18
19
19
20
20
21
21
21
21
23
23
23
23
23
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 322-8101010 | 322-8101010 | Система вентиляции и отопления | |
| 1 | 322-8101030 | Отопитель | |
| 2 | 322-8101050 | Панель | |
| 3 | 322-8101110 | Чехол | |
| 4 | 322-8101120 | Трасса шлангов отопителя | |
| 5 | 322-8104020 | Поддон | |
| 6 | 80-3805065 | Винт | |
| 7 | 1522-8104100 | Дефлектор | |
| 9 | 322-8101021 | Подвеска | |
| 10 | 320-8101052 | Крышка | |
| 11 | 80-8100012 | Заслонка | |
| 12 | 80-8101812 | Рамка | |
| 13 | 1522-8104105 | Скоба | |
| 14 | 322-8101016 | Уплотнитель | |
| 15 | 322-8101016-01 | Уплотнитель | |
| 18 | М6-6gx30.88.35.019 | Болт | |
| 19 | В.М6-6gx20.58.019 | Винт | |
| 20 | М6-6Н.6.019 | Гайка | |
| 21 | С6.01.019 | Шайба | |
| 23 | 6Т | Шайба | |
| 24 | F202.2-06 | Уплотнитель | |
| 25 | TORRO20-32/9-C6W | Хомут «НОРМА» | |
| 26 | 4х16.019 | Шуруп | |
| 27 | В4702 | Элемент фильтрующий В 4702 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
