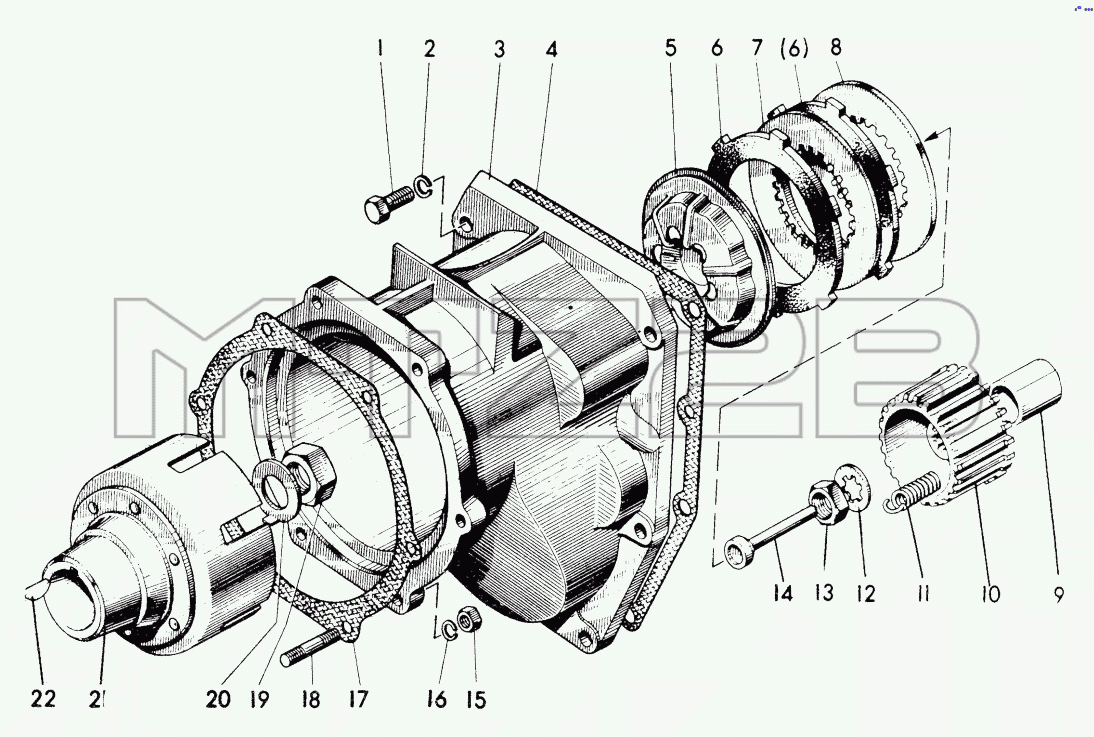

Каталог запасных частей к технике: МТЗ Беларус-08Н (09Н). 05-1601. Сцепление
n/2.gif)
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 05-1601020 | 05-1601020 | Сцепление в сборе | |
| 1 | БолтМ10-6gх25.88.35.019 | Болт | |
| 2 | Шайба10.ОТ | Шайба | |
| 3 | 05-1601021 | Фланец | |
| 4 | 05-1601022 | Прокладка | |
| 5 | 103-16105 | Диск нажимной | |
| 6 | 05-1601026 | Диск ведущий | |
| 7 | 105-16128 | Диск ведомый | |
| 8 | МIА-1601134 | Диск упорный | |
| 9 | 05-1601024 | Втулка | |
| 10 | 105-16120 | Барабан ведомый | |
| 10 | 105-16121 | Барабан ведомый | |
| 11 | 3.III-16122 | Пружина нажимная | |
| 12 | 105-16136 | Шайба стопорная | |
| 13 | 105-16135 | Гайка | |
| 14 | МIА-1601170 | Грибок штока | |
| 15 | ГайкаМ8-6Н.6.019 | Гайка | |
| 16 | Шайба8Т | Шайба 8Т | |
| 17 | 05-1601023 | Прокладка | |
| 18 | ШпилькаМ8-6gх32.58.026 | Шпилька | |
| 19 | 15-31-08 | Гайка | |
| 20 | 15-30-18 | Шайба замковая | |
| 21 | 05-1601030 | Барабан | |
| 22 | 15-30-09 | Шпонка сегментная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
