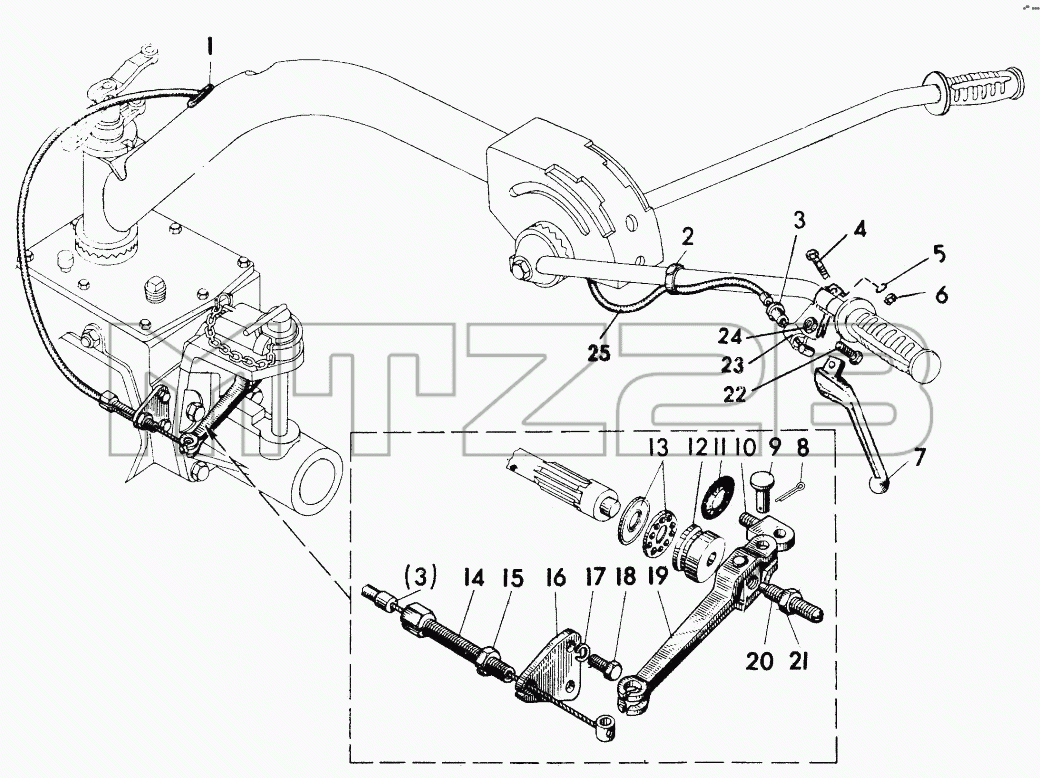

Каталог запасных частей к технике: МТЗ Беларус-08Н (09Н). 05-1602. Управление сцеплением
n/3.gif)
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 50-3723025 | Втулка защитная | |
| 2 | IМ80-07 | Хомутик | |
| 3 | МIМ-1602172 | Упор | |
| 4 | БолтМ6-6gх30.88.35.019 | Болт М6-6gх30.88.35.019 | |
| 5 | Шайба6Т | Шайба | |
| 6 | ГайкаМ6-6Н.019 | Гайка М6-6Н.019 | |
| 7 | 3.1121-34123 | Рычаг левый | |
| 8 | Шплинт1,6х12.019 | Шплинт 1,6х12.019 | |
| 9 | Палец6х18 | Палец 6х18 | |
| 10 | 05-1602031 | Стойка | |
| 11 | 020-025-30-1-4 | Кольцо | |
| 12 | 05-1602032-Б | Переходник | |
| 13 | 8100 | Подшипник | |
| 14 | 3.112-34710 | Винт регулировочный | |
| 15 | 3.112-34711 | Контргайка | |
| 16 | 05-1602022 | Пластина | |
| 17 | Шайба6Т | Шайба | |
| 18 | БолтМ6-6gх14.66.019 | Болт | |
| 19 | 05-1602015 | Рычаг | |
| 20 | 05-1602013 | Винт | |
| 21 | ГайкаМ8-6Н.6.019 | Гайка | |
| 22 | 3.1121-34140 | Ось рычага | |
| 23 | 3.1121-34139А | Кронштейн | |
| 24 | ГайкаМ5-6Н.019 | Гайка | |
| 25 | 05-1602020 | Трос |
