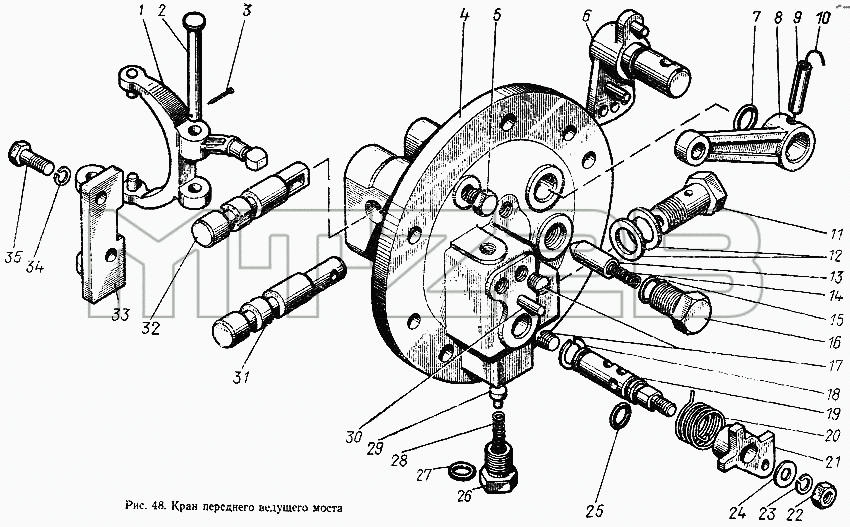

Каталог запасных частей к технике: МТЗ-100. Кран переднего ведущего моста
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 86-1803070 | 86-1803070 | Золотник с кольцом и пробкой в сборе | |
| 86-1803060 | 86-1803060 | Кран переднего ведущего моста в сборе | |
| 1 | 86-1803075 | Вилка | |
| 2 | 8х70 | Палец | |
| 3 | 2,5х18 | Шплинт | |
| 4 | 86-1803061 | Корпус | |
| 5 | 1/8" | Пробка | |
| 6 | 86-1803065 | Рычаг | |
| 7 | 013-018-30-2-6 | Кольцо | |
| 8 | 86-18030-76 | Рычаг | |
| 9 | 8х30 | Палец | |
| 10 | 1,6-0-С | Проволока | |
| 11 | Н.036.27.003 | Болт | |
| 12 | 11.036.28.002 | Шайба | |
| 13 | 86-1803071 | Фиксатор | |
| 14 | 86-1803072 | Пружина | |
| 15 | 015-019-25-2-6 | Кольцо | |
| 16 | 85-1803066 | Пробка | |
| 17 | 1/8"-4 | Пробка | |
| 18 | В16 | Кольцо | |
| 19 | 86-1803089 | Золотник | |
| 20 | 86-1803064 | Пружина | |
| 21 | 86-1803068 | Рычаг | |
| 22 | М8 | Гайка | |
| 23 | ШП8 | Шайба | |
| 24 | ШЧ8 | Шайба | |
| 25 | 011-016-30-2-6 | Кольцо | |
| 26 | 86-1803067 | Пробка | |
| 27 | 011-15-25-2-6 | Кольцо | |
| 28 | 86-1803079 | Пружина | |
| 29 | 86-1803078 | Клапан | |
| 30 | 6Т6х30 | Штифт | |
| 31 | 86-1803062 | Золотник | |
| 32 | 86-1803063 | Золотник | |
| 33 | 86-1803069 | Кронштейн | |
| 34 | ШП10 | Шайба | |
| 35 | 86-1803081 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
