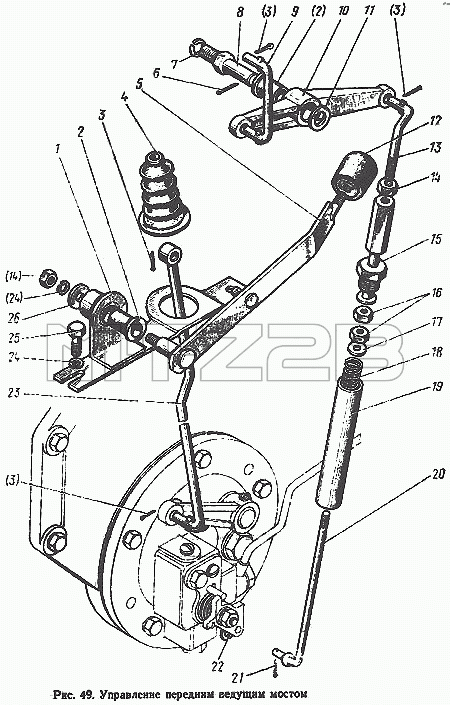

Каталог запасных частей к технике: МТЗ-100. Управление передним ведущим мостом
1
2
2
3
3
3
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 86-1804015 | 86-1804015 | Телескоп в сборе | |
| 86-1804010 | 86-1804010 | Управление передним ведущим мостом в сборе | |
| 1 | 86-1804020 | Кронштейн | |
| 2 | 50-4607082-А | Втулка | |
| 3 | 3,2х18 | Шплинт | |
| 4 | 86-1804011 | Чехол | |
| 5 | 86-1804025 | Рычаг | |
| 6 | 4х22 | Шплинт | |
| 7 | ШП12 | Шайба | |
| 8 | 86-1804017 | Ось | |
| 9 | 86-1804016 | Тяга | |
| 10 | 86-1804019 | Рычаг | |
| 11 | ШЧ12 | Шайба | |
| 12 | А13.11.000 | Рукоятка | |
| 13 | 86-1804022 | Тяга | |
| 14 | М8 | Гайка | |
| 15 | 86-1804030 | Стержень | |
| 16 | М8 | Гайка | |
| 17 | 86-1804023 | Шайба | |
| 18 | 86-1804018 | Пружина | |
| 19 | 86-1804035 | Труба | |
| 20 | 86-1804040 | Тяга | |
| 21 | 2,5х12 | Шплинт | |
| 22 | ШЧ6 | Шайба | |
| 23 | 86-1804012 | Тяга | |
| 24 | ШП8 | Шайба | |
| 25 | М8х20 | Болт | |
| 26 | ШП8 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
