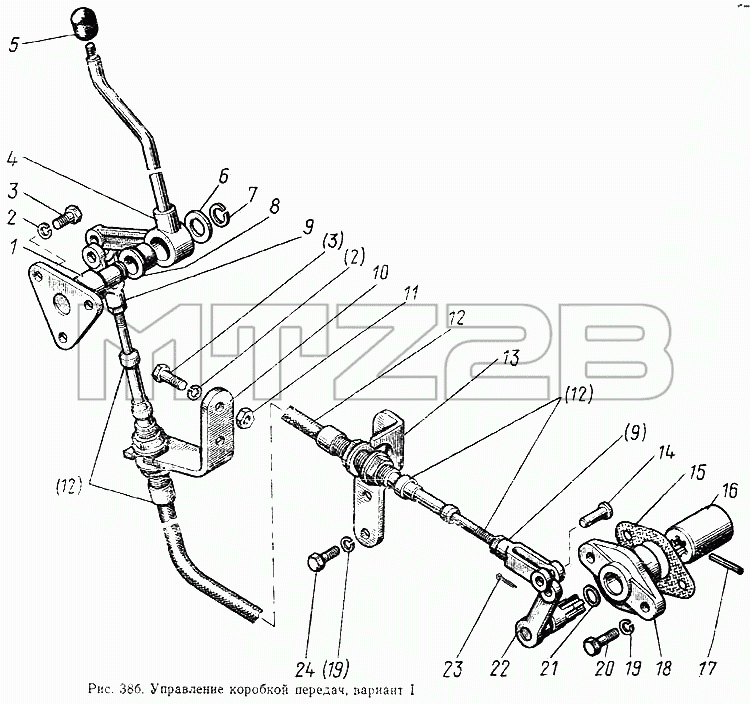

Каталог запасных частей к технике: МТЗ-100. Управление коробкой передач (вариант 1)
1
2
3
3
5
6
7
8
9
9
10
11
12
12
12
13
14
15
16
17
18
19
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 85-1702210 | 85-1702210 | Управление в сборе | |
| 1 | 85-1702240 | Валик | |
| 2 | ШП8 | Шайба | |
| 3 | М8х16 | Болт | |
| 4 | 85-1702230 | Рычаг | |
| 5 | А13.11.000 | Рукоятка | |
| 6 | ШЧ14 | Шайба | |
| 7 | Б15 | Кольцо | |
| 8 | 70-4605308-Б | Втулка | |
| 9 | 80-1702251 | Вилка | |
| 10 | 85-1702223 | Кронштейн | |
| 11 | М8 | Гайка | |
| 12 | 4.103-В8-ХХХ | Трос (L=1250 мм) | |
| 13 | 85-1702219 | Кронштейн | |
| 14 | А61.030-А1 | Палец | |
| 15 | 85-1702218 | Прокладка | |
| 16 | 85-1702217 | Втулка | |
| 17 | 4х30 | Штифт | |
| 18 | 85-1702216 | Кронштейн | |
| 19 | ШП10 | Шайба | |
| 20 | М10х25 | Болт | |
| 21 | 016-020-25-1-6 | Кольцо | |
| 22 | 85-1702220 | Рычаг | |
| 23 | 3,2х18 | Шплинт | |
| 24 | М16х20 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
