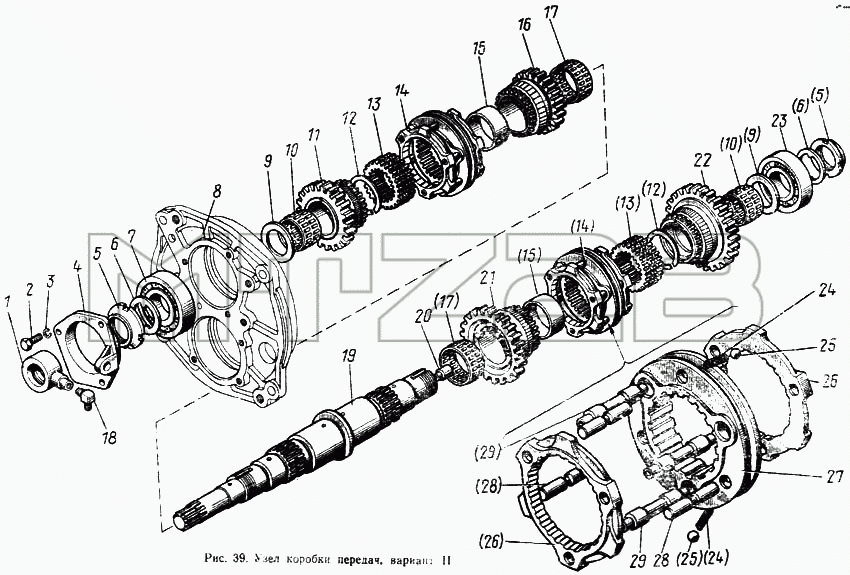

Каталог запасных частей к технике: МТЗ-100. Узел передач коробки передач (вариант 2)
2
3
4
5
5
6
6
7
8
9
9
10
10
11
12
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
24
24
25
25
26
26
27
28
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 80-1701190 | 80-1701190 | Вал промежуточный в сборе | |
| 80С-1700010 | 80С-1700010 | Коробка передач в сборе | |
| 82С-1700010 | 82С-1700010 | Коробка передач в сборе | |
| 80С-1701020 | 80С-1701020 | Узел коробки передач в сборе | |
| 1 | 80С-1701036 | Втулка | |
| 2 | 4М12х30 | Болт | |
| 3 | ШП12 | Шайба | |
| 4 | 80С-1701035 | Крышка | |
| 5 | 80-1701045 | Гайка | |
| 6 | 80-1701056 | Шайба | |
| 7 | 409 | Подшипник | |
| 8 | 80-1701034 | Стакан | |
| 9 | 80-1601082 | Шайба | |
| 10 | 664.910Е | Подшипник | |
| 11 | 80С-1701048 | Шестерня | |
| 12 | 2В60 | Кольцо | |
| 13 | 80С-1701033 | Втулка | |
| 14 | 80С-1701060 | Синхронизатор в сборе | |
| 15 | 80С-1701038 | Кольцо | |
| 16 | 80С-1701042 | Шестерня | |
| 17 | 664.913Е | Подшипник | |
| 18 | 86-1802088 | Угольник | |
| 19 | 80С-1701032 | Вал | |
| 20 | 80-1701053 | Дроссель | |
| 21 | 80С-1701052 | Шестерня | |
| 22 | 80С-1701054 | Шестерня | |
| 23 | 309К | Подшипник | |
| 24 | 80-3405044 | Пружина | |
| 25 | 7,938 | Шарик | |
| 26 | 80С-1701062 | Кольцо | |
| 27 | 80С-1701064 | Каретка | |
| 28 | 80С-1701061 | Палец | |
| 29 | 80С-1701063 | Палец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
