Каталог запчастей МТЗ и ММЗ

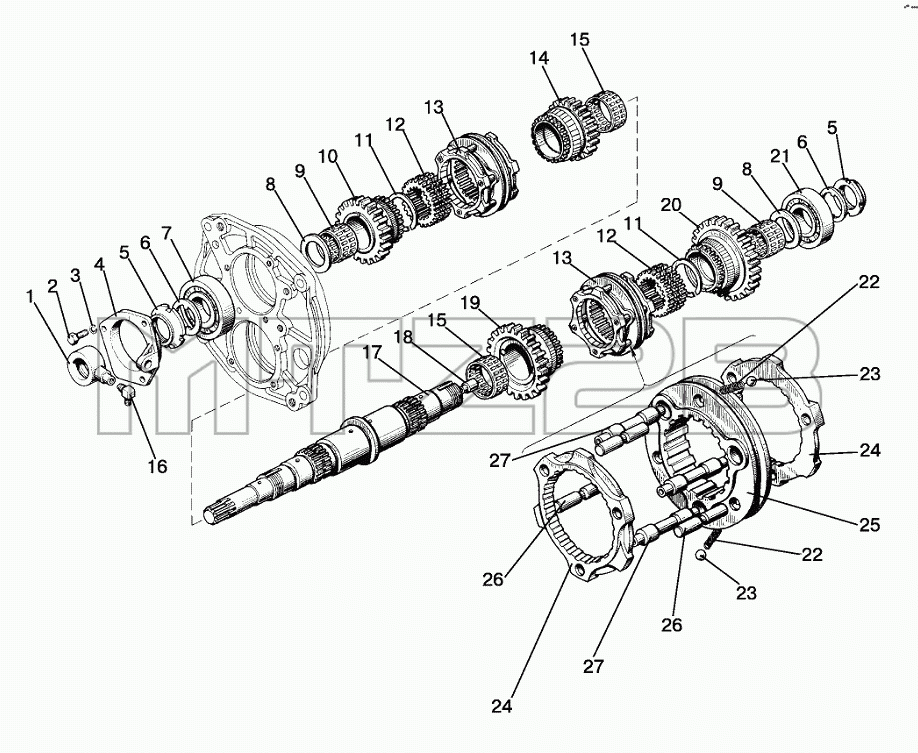

Каталог запасных частей к технике: МТЗ-1221.5. Вал первичный (16F+8R)
1
2
3
4
5
5
6
6
7
8
8
9
9
10
11
11
12
12
13
13
14
15
15
16
17
18
19
20
21
22
22
23
23
24
24
25
26
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1221M-1701020-A | 1221M-1701020-A | Узел передач | |
| 80C-1701060-A | 80C-1701060-A | Синхронизатор | |
| 1 | 80C-1701036 | Втулка | |
| 2 | БолтМ12-6gx30.88.35.019 | Болт М12-6gx30.88.35.019 | |
| 3 | Шайба12.ОТ | Шайба | |
| 4 | 80C-1701035 | Крышка | |
| 5 | 80-1701045 | Гайка | |
| 6 | 80-1701056 | Шайба | |
| 7 | 409 | Подшипник | |
| 8 | 80-1601082 | Шайба | |
| 9 | 664910Е | Подшипник | |
| 10 | 1522C-1701048 | Шестерня | |
| 11 | 2С60 | Кольцо | |
| 12 | 80C-1701033 | Втулка | |
| 13 | 80C-1701060-A | Синхронизатор | |
| 14 | 1521-1701042 | Шестерня | |
| 15 | 664913Е | Подшипник | |
| 16 | 86-1802088 | Угольник | |
| 17 | 80C-1701032 | Вал | |
| 18 | 80-1701053 | Дроссель | |
| 19 | 1522C-1701052 | Шестерня | |
| 20 | 1522C-1701054 | Шестерня | |
| 21 | 309К | Подшипник | |
| 22 | 80-3405044 | Пружина | |
| 23 | Шарик7,938-100 | Шарик 7,938-100 | |
| 24 | 80С-1701062-Б | Кольцо | |
| 25 | 80С-1701064-Б | Каретка | |
| 26 | 80C-1701061 | Палец | |
| 27 | 80С-1701063-Б | Палец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
